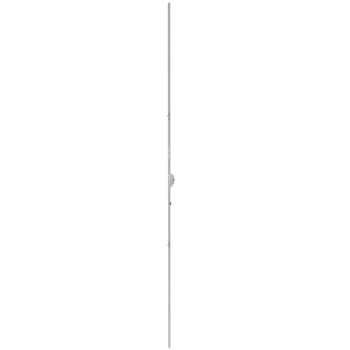

6-25450-04-0-1 | Gear
Part No.6-25450-04-0-1
EAN 4015596794208
Area of application
Window technology
Area of application (specified)
Horizontal-Pivot, Turn-Only
Application system
UNITAS 10, UNITAS 5 Bo, UNITAS 7 Bo, UNITAS 8 Bo, UNITAS 16
Product type
Gear
Description of finish
ferGUard*silver
Gross weight
1.036 KG
Packing unit
2 EA
Minimum ordering unit
1 EA
No content available
Attributes
Sash rebate width
1.951 - 2.450 mm
Sash rebate height
1.951 - 2.450 mm
Suitable for security level
--
Backset
30 mm
Number of leaves
einflügelig
Locking type
2 locking cams
Clearance behind backset
12,3 mm
Interior square of follower
7 mm
Handle position
variabel
Profile material
PVC
Type of faceplate
Flachstulp
Faceplate length
2.130 mm
Faceplate dimension (in mm)
16 x 2,25
Faceplate end
Square
Rotational range of handle
90°
Processing instructions
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Show more
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
