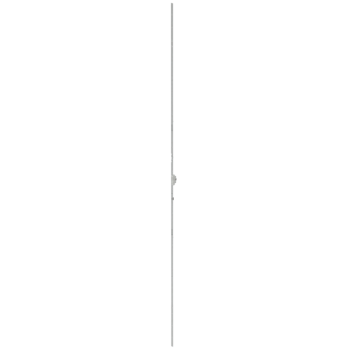

6-25451-03-0-1 | Gear 30 Unitas 93 Bo Typ C
Part No.6-25451-03-0-1
EAN 4015596846457
Area of application
Window technology
Area of application (specified)
Vertical-Pivot
Application system
UNITAS 93 Bo, Type C
Product type
Gear
Description of finish
ferGUard*silver
Gross weight
0.81 KG
Packing unit
2 EA
Minimum ordering unit
1 EA
No content available
Attributes
Sash rebate width
1.014 - 1.263 mm
Backset
30 mm
Number of leaves
einflügelig
Locking type
--
Clearance behind backset
12,3 mm
Interior square of follower
7 mm
Handle position
variabel
Profile material
Holz
Type of faceplate
Flachstulp
Faceplate length
1.630 mm
Faceplate dimension (in mm)
16 x 2,25
Faceplate end
Square
Rotational range of handle
90°
Processing instructions
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Show more
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Show less
