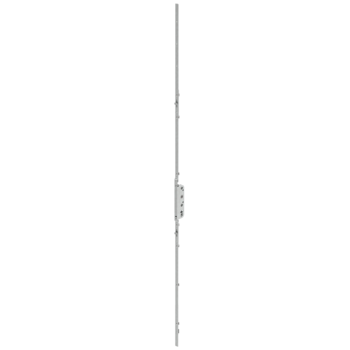

6-32439-06-0-1 | PSK gear mZ 50 TZ SRH 1871-2120
Part No.6-32439-06-0-1
EAN 4015596085078
Area of application
Window technology
Area of application (specified)
Parallel-Projecting, Tilt&Slide
Application system
GU-966/150 m.Z., GU-966/200 m.Z., GU-968/150 m.Z., GU-968/200 mZ
Product type
Gear
Description of finish
ferGUard*silver
Gross weight
1.652 KG
Packing unit
2 EA
Minimum ordering unit
1 EA
No content available
Attributes
Sash rebate height
1.871 - 2.120 mm
Clearance behind backset
15 mm
Interior square of follower
8 mm
Profile material
Aluminium, Holz, PVC
Diagram
D, G, K
Cylinder hole-type
Profile cylinder
Faceplate dimension (in mm)
16 x 2,5
Faceplate end
Square
Faceplate length
1.590 mm
Locking type
2 mushroom insertion cams
Furnishing
16 mm
Type of faceplate
Flachstulp
Fixed handle height (dim HH)
980 mm
Handle position
fixed
Processing instructions
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Show more
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Show less
Backset
50 mm
Lockable
Yes
