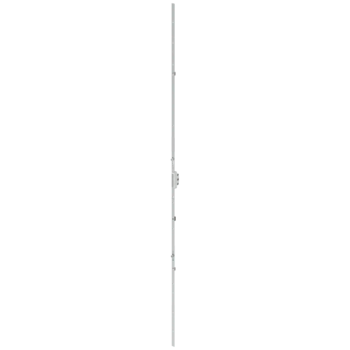

6-34142-03-0-1 | GEAR F25 L 1630
Part No.6-34142-03-0-1
EAN 4015596059024
Area of application
Window technology
Area of application (specified)
Horizontal-Pivot, Turn-Only, Vertical-Pivot
Application system
UNITAS 16, UNITAS 15
Product type
Gear
Description of finish
ferGUard*silver
Gross weight
0.78 KG
Packing unit
2 EA
Minimum ordering unit
1 EA
No content available
Attributes
Sash rebate width
1.451 - 1.950 mm
Sash rebate height
1.451 - 1.950 mm
Backset
25 mm
Number of leaves
einflügelig
Locking type
2 mushroom insertion cams
Clearance behind backset
6,5 mm
Interior square of follower
7 mm
Handle position
variabel
Profile material
PVC
Type of faceplate
Flachstulp
Faceplate length
1.630 mm
Faceplate dimension (in mm)
16 x 2,25
Faceplate end
Square
Rotational range of handle
90°
Processing instructions
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Show more
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Show less
Variable handle height (dim HH)
725 - 975 mm
