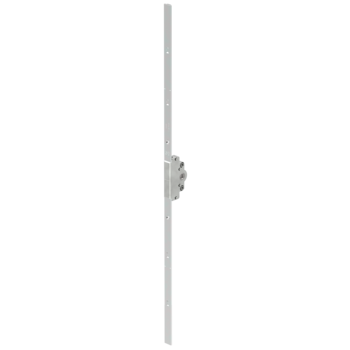

G-22343-30-0-1 | GEAR 30 GV FFH 576-950
Part No.G-22343-30-0-1
EAN 4015596909510
Area of application
Window technology
Area of application (specified)
Turn-Only, Tilt&Turn, Tilt-Only, Tilt-First, Horizontal-Pivot, Vertical-Pivot
Application system
UNI-JET
Product type
Gear
Description of finish
ferGUard*silver
Gross weight
0.379 KG
Packing unit
2 EA
Minimum ordering unit
1 EA
No content available
Attributes
Sash rebate height
576 - 950 mm
Sash rebate width
576 - 950 mm
Backset
30 mm
Rotational range of handle
180°
Insert
first opening sash
Variable handle height (dim HH)
288 - 475 mm
Clearance behind backset
12,4 mm
Interior square of follower
7 mm
Locking type
--
Profile material
Aluminium, Holz, PVC
Type of faceplate
Flachstulp
Handle position
variabel
Furnishing
16 mm
Faceplate end
Square
Faceplate length
630 mm
Faceplate dimension (in mm)
16 x 2,25
Processing instructions
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Show more
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Show less
Number of leaves
einflügelig, double-leaf
