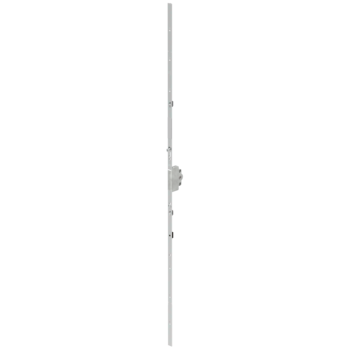

G-22344-40-0-1 | Gear Variable 40 FFH 951-1450 1ML
Part No.G-22344-40-0-1
EAN 4015596909596
Area of application
Window technology
Area of application (specified)
Turn-Only, Tilt&Turn, Tilt-Only, Tilt-First, Horizontal-Pivot, Vertical-Pivot
Application system
UNI-JET
Product type
Gear
Description of finish
ferGUard*silver
Gross weight
0.614 KG
Packing unit
10 EA
Minimum ordering unit
1 EA
No content available
Attributes
Sash rebate height
951 - 1450 mm
Sash rebate width
951 - 1.450 mm
Backset
40 mm
Rotational range of handle
180°
Variable handle height (dim HH)
475 - 725 mm
Clearance behind backset
12,4 mm
Interior square of follower
7 mm
Locking type
Mushroom insertion cam
Profile material
Aluminium, Holz, PVC
Type of faceplate
Flachstulp
Handle position
variabel
Furnishing
16 mm
Faceplate end
Square
Faceplate length
1.130 mm
Faceplate dimension (in mm)
16 x 2,25
Processing instructions
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Show more
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Show less
Number of leaves
einflügelig, double-leaf
