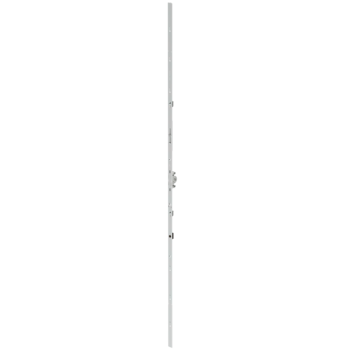

G-22801-00-0-1 | GEAR VARIABLE F15 SRH 951-1450
Part No.G-22801-00-0-1
EAN 4015596941787
Area of application
Window technology
Area of application (specified)
Turn-Only, Fold&Slide
Application system
UNI-JET, GU-923
Product type
Gear
Description of finish
ferGUard*silver
Gross weight
0.535 KG
Packing unit
2 EA
Minimum ordering unit
1 EA
No content available
Attributes
Sash rebate height
951 - 1450 mm
Backset
15 mm
Rotational range of handle
180°
Insert
inactive leaf
Variable handle height (dim HH)
475 - 725 mm
Clearance behind backset
12,4 mm
Interior square of follower
7 mm
Locking type
--
Profile material
Aluminium, Holz, PVC
Type of faceplate
Flachstulp
Handle position
variabel
Furnishing
16 mm
Faceplate end
Square
Faceplate length
1.130 mm
Faceplate dimension (in mm)
16 x 2,25
Processing instructions
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Show more
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Show less
Number of leaves
double-leaf
