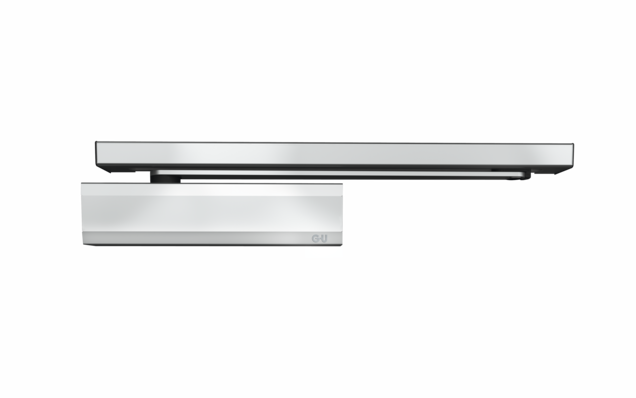

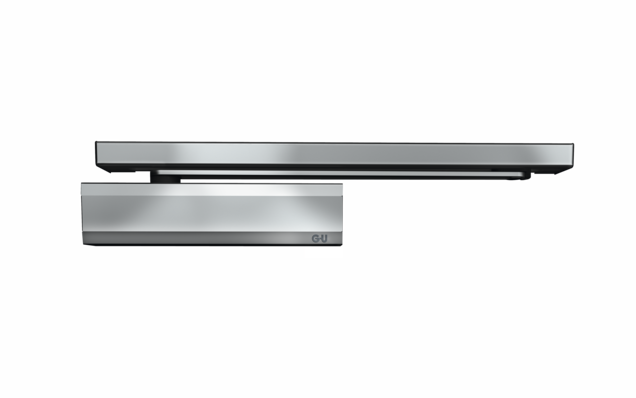

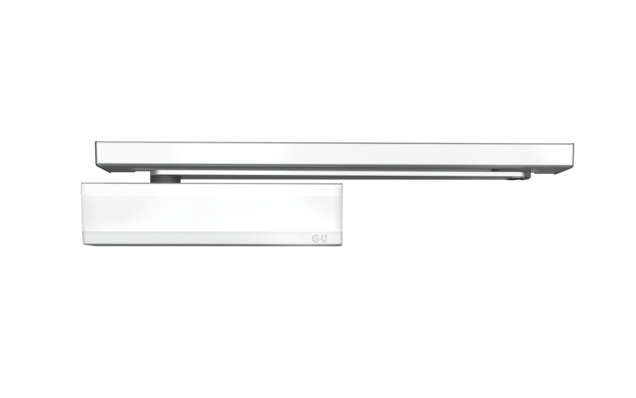

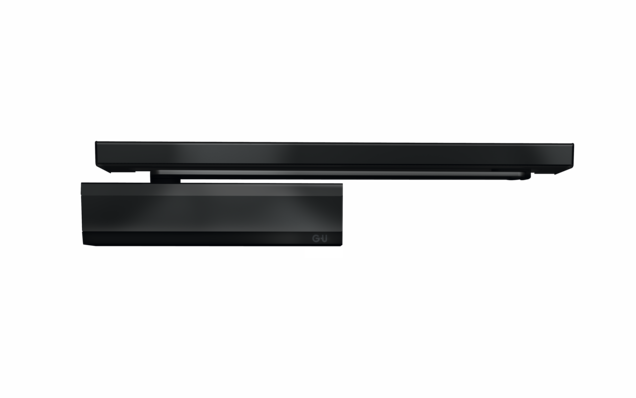

Obentürschließer OTS 73x
Erleben Sie, wie hoher Komfort auf schlanke Linie trifft: Die OTS 73x-Serie begeistert mit ihrem modernen Design und ihrer besonders kompakten Bauweise. Mit den kleinsten Schließerkörpern am Markt bieten wir Ihnen nicht nur eine elegante Optik, sondern auch eine besonders leichte und angenehme Bedienung. Dank einheitlicher Abmessungen und harmonischer Details fügt sich die Serie perfekt in jede Tür und Architektur ein. Innovative Technik wie die integrierte Doppelherzkurventechnik und die optionale Freilauffunktion sorgen für höchsten Begehkomfort – damit setzen Sie mit der OTS 73x-Serie neue Maßstäbe in Design und Funktionalität.
Ein System für alle Anwendungen
So vielfältig wie die Funktionen Ihrer Türen sind auch die Einsatzmöglichkeiten unserer Obentürschließer. Mit dem innovativen Baukastensystem der OTS 73x-Serie können Sie die einzelnen Komponenten ganz einfach passend zu Ihren Anforderungen kombinieren und individuell einstellen. Das macht die Planung, den Einbau und die Nachrüstung für Sie besonders unkompliziert – und spart zudem wertvollen Lagerraum sowie Montagezubehör. So profitieren Sie von maximaler Flexibilität und Effizienz bei jedem Projekt.
Die OTS 73x-Serie im Detail
- Vergleichsweise kleinster Schließerkörper am Markt mit elegantem, schlankem Design
- Einheitliche Abmessungen über nahezu das gesamte Türschließerprogramm hinweg für eine harmonische Gesamtwirkung im Objekt
- Modulares Baukastensystem: mit nur wenigen Komponenten lassen sich alle Anwendungs- und Montagearten realisieren

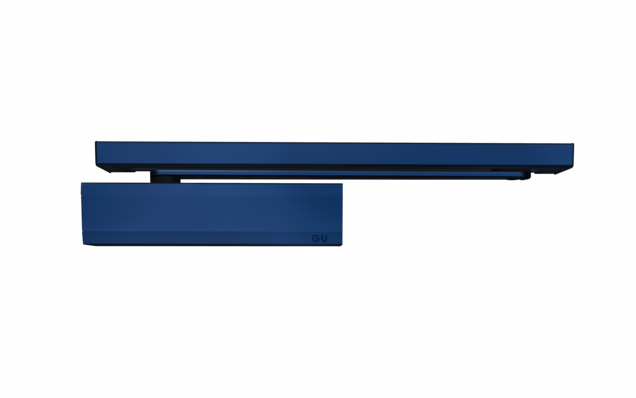

- Stabile Abdeckhaube im modernen GU-Design statt Schieber, erhältlich in verschiedenen Materialien und Oberflächen, auch in Edelstahl
- Einheitliche, stabile Gleitschienen-Abdeckung
- Verdeckte Montageplatte für eine hochwertige, geschlossene Optik
- Einheitliches Bohrbild für alle Türschließertypen
- Präzise regulierbare Öffnungs- und Schließbewegung
- Komfortable Schließkrafteinstellung mit nur neun Umdrehungen vom minimalen bis zum maximalen Wert
- Sichtbare Anzeige der eingestellten Schließkraft
Für kontrolliertes Öffnen und Schließen

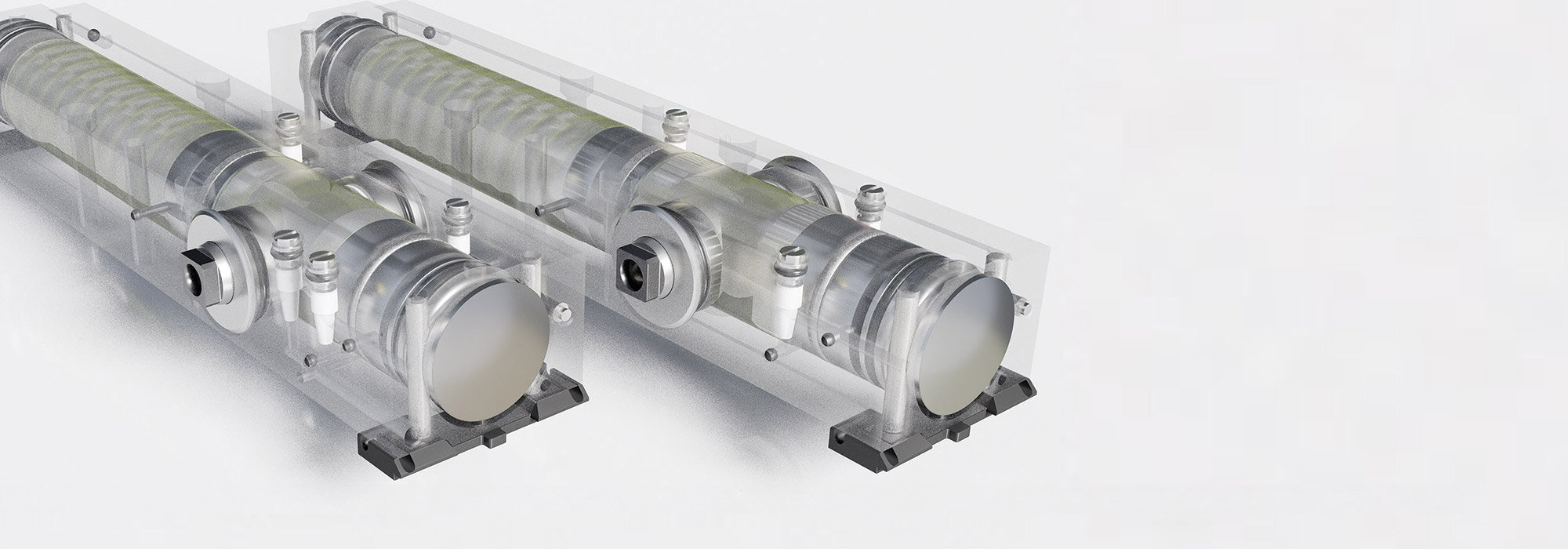

Die Schließbewegung lässt sich bei allen Produktvarianten der OTS 73x-Serie individuell kontrollieren und regulieren. Dazu tragen unter anderem die präzise Schließkraftanzeige sowie die komfortable Schließkrafteinstellung bei. Zudem ermöglichen die farblich differenzierten, robusten Regulierventile aus Vollmetall eine individuelle Anpassung von Schließgeschwindigkeit, Endgeschwindigkeit, Öffnungsdämpfung und Schließverzögerung – ganz entsprechend der Gebäudesituation und den Bedürfnissen der Nutzer.
Schließgeschwindigkeit
- Sanftes, kontrolliertes Schließen schützt Kinder, ältere Menschen und Personen mit Behinderungen vor Verletzungen.
- Einstellbereich zwischen 10° und 180°
Endgeschwindigkeit
- Einstellung der Schließgeschwindigkeit in den letzten 10° der Türöffnung
- Beschleunigte Türbewegung zur Überwindung von Schließwiderständen wie Luftwiderstand
Öffnungsdämpfung
- Regulierung der Geschwindigkeit der Türöffnung für ein sanftes Abdämpfen
- Verringerung der Geschwindigkeit einer kräftig aufgeworfenen Tür im Öffnungswinkelbereich zwischen 60° und 90°
Schließverzögerung
- Stufenlos einstellbar
- Reduzierung der Schließgeschwindigkeit im Öffnungswinkelbereich zwischen 180° und 70°
- In diesem Bereich schließt die Tür langsamer, was einen sicheren Durchgang für Personen mit Gepäck, Kinderwagen oder eingeschränkter Mobilität ermöglicht
- Bei Erreichen eines Öffnungswinkels von 70° schließt die Tür mit der voreingestellten Geschwindigkeit

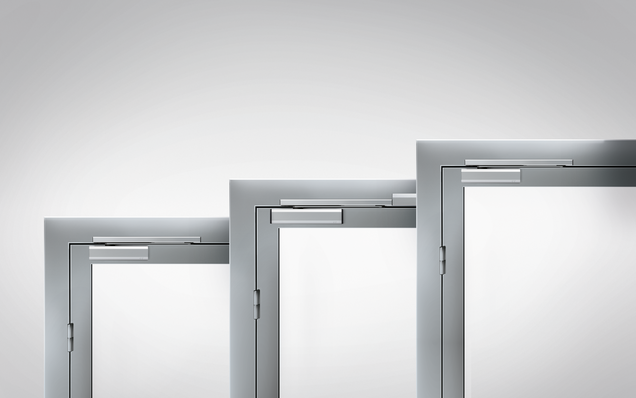

Moderne Türschließer für Standard- und Objektlösungen
Unsere Türschließer verbinden höchste Funktionssicherheit und Langlebigkeit mit flexiblen Einstellmöglichkeiten. Sie sorgen zuverlässig für ein sicheres Schließen der Tür, erhöhen den Brandschutz sowie den Einbruchsschutz und tragen durch dicht schließende Türen maßgeblich zur Energieeffizienz von Gebäuden bei.
SilentClose-Technologie
Die im Standard integrierte SilentClose-Technologie sorgt für ein sicheres und leises Schließen der Tür.
Brandschutz
Durch das sichere Schließen der Türen wird die Verbreitung von Feuer und Rauch innerhalb des Gebäudes effektiv unterbunden.
Barrierefreiheit
Die patentierte Doppelherzkurventechnik ermöglicht ein besonders leichtes und komfortables Öffnen der Tür, sodass auch Kinder, ältere und körperlich eingeschränkte Personen sie mühelos nutzen können.
Funktionssicherheit
Thermomatik-Ventile gewährleisten eine gleichmäßige Schließfunktion bei Temperaturschwankungen, während integrierte Sicherheitsventile im Schließer Schutz vor Überlastung und Vandalismus bieten.
Flexibilität
Vielfältige Einstellmöglichkeiten und Montagearten sorgen für hohe Flexibilität und passen sich optimal an verschiedene Türsituationen an.
Energieeffizienz
Durch das stets sichere Schließen der Türen wird die Energieeffizienz eines Gebäudes deutlich gesteigert, da weder Kälte noch Wärme eindringen können.
Anwendungsbereiche
- 1- und 2-flügelige Feuer- und Rauchschutztüren
- Türflügelbreite min. 600 mm
- Türflügelbreite max. 1250 mm / 1400 mm
(OTS 735 / OTS 736) - DIN links und DIN rechts einsetzbar
- Türöffnungs- und Schließwinkel max. 180° / 120°
(Normalmontage Bandseite / Normalmontage Bandgegenseite)
Montagearten
- Normalmontage Bandseite (Typ BS)
- Kopfmontage Bandgegenseite (Typ BS)
- Normalmontage Bandgegenseite (Typ BG)
- Kopfmontage Bandseite (Typ BG)
Technische Daten & Normen
| Technische Daten | OTS 736 | OTS 735 |
|---|---|---|
| Anwendung | ||
| Max. Türflügelbreite [mm] | 1400 | 1250 |
| Max. Türöffnungswinkel | 180° | 180° |
| Zugelassen für den Einsatz an Brandschutztüren | x | x |
| Geeignet für barrierefreies Bauen nach DIN 18040 | x | x |
| Geeignet für barrierefreies Bauen nach DIN SPEC 1104 | x | x |
| Abmessungen | ||
| L x H x T [mm] | 268 × 63 × 43 | 268 × 63 × 43 |
| Einstellfunktionen | ||
| Schließkraft nach EN 1154 | 3–6 | 2–5 |
| Schließkraftanzeige | x | x |
| Schließgeschwindigkeit | x | x |
| Endgeschwindigkeit | x | x |
| Öffnungsdämpfung | x | x |
| Schließverzögerung | Typ SV | – |
| Zubehör | ||
| Feststellung elektromechanisch | optional | optional |
| Feststellung mechanisch | optional | optional |
| Öffnungsbegrenzer | optional | optional |
Normen und Sicherheitsanforderungen
Unsere Türschließer OTS 73x erfüllen höchste Standards: Sie sind ideal für barrierefreies Bauen nach DIN SPEC 1104 und DIN 18040, zugelassen für Brandschutztüren und geprüft nach den Normen EN 1154, EN 1155 und EN 1158 – für maximale Sicherheit und Komfort.
DIN EN 1154
DIN EN 1154 bezieht sich auf Türschließmittel mit kontrolliertem Schließablauf. Diese Norm legt die Anforderungen und Prüfverfahren für Türschließer fest, die an Drehflügeltüren eingesetzt werden, um sicherzustellen, dass sie nach dem Öffnen wieder zuverlässig geschlossen werden können. Die Klassifizierung der Türschließer gemäß dieser Norm erfolgt anhand von Kriterien wie Anwendungsklasse, Dauerfunktion, Türschließgröße sowie Eignung für Feuer- und Rauchschutztüren.
DIN EN 1155
Die Norm EN 1155 bezieht sich auf elektrisch betriebene Feststellvorrichtungen für Drehflügeltüren. Diese Vorrichtungen ermöglichen es, Türen in einer offenen Position zu halten und bei Bedarf automatisch zu schließen, beispielsweise im Brandfall oder bei Rauchentwicklung. Die Norm legt die Anforderungen und Prüfverfahren für diese Geräte fest, um ihre Funktionalität und Sicherheit sicherzustellen.
DIN EN 1158
Die Norm EN 1158 bezieht sich auf Schließfolgeregler für zweiflügelige Drehflügeltüren. Diese Regler stellen sicher, dass die beiden Türflügel in der korrekten Reihenfolge schließen, um eine effektive Abdichtung zu gewährleisten, insbesondere bei Feuer- und Rauchschutztüren. Die Norm legt Prüfanforderungen und -bedingungen fest und umfasst sowohl separat montierte Schließfolgeregler als auch solche, die im Türschließer integriert sind und mit elektrisch betriebenen Feststellvorrichtungen ausgestattet sein können.
Barrierefreies Bauen
Die Norm DIN 18040 beschäftigt sich mit den Planungsgrundlagen für barrierefreies Bauen. Sie ist in verschiedene Teile gegliedert, die unterschiedliche Aspekte des Bauens abdecken, um Menschen mit Behinderungen, älteren Personen und Kindern eine gleichberechtigte Teilhabe am Alltag zu ermöglichen. Ein wichtiger Aspekt dieser Norm ist das einfache Öffnen von Türen ohne fremde Hilfe. Dabei werden Anforderungen an Türschließer gestellt, wie zum Beispiel die Begrenzung der Bedienkräfte, um sicherzustellen, dass Türen leicht zugänglich sind.
Türbeschläge zur Nutzung durch Kinder, ältere und behinderte Personen in privaten und öffentlichen Gebäuden
Die DIN SPEC 1104 zielt darauf ab, insbesondere Kindern, älteren Menschen und Personen mit Behinderungen das mühelose Begehen von Türen zu ermöglichen. Sie empfiehlt die Verwendung manuell betätigter Schließeinrichtungen mit stark abfallendem Öffnungsmoment. Dies bedeutet, dass die erforderliche Kraft zum Öffnen der Tür im Bereich von 2 Grad bis 60 Grad Türöffnung um etwa 40 Prozent verringert wird. Diese Spezifikation unterstützt somit den barrierefreien Zugang gemäß den Prinzipien des universellen Designs.
Brandschutzeignung
Zugelassen für den Einsatz an Feuer- und Rauchschutztüren
CE-Zeichen
Die CE-Kennzeichnung ist ein Symbol, das auf einem Produkt angebracht wird und dessen Konformität mit den grundlegenden Anforderungen der relevanten europäischen Richtlinien signalisiert. Es zeigt an, dass das Produkt hinsichtlich Sicherheit, Gesundheitsschutz und Umweltschutz geprüft wurde und innerhalb des Europäischen Wirtschaftsraums (EWR) frei gehandelt werden kann.Gleitschienensets

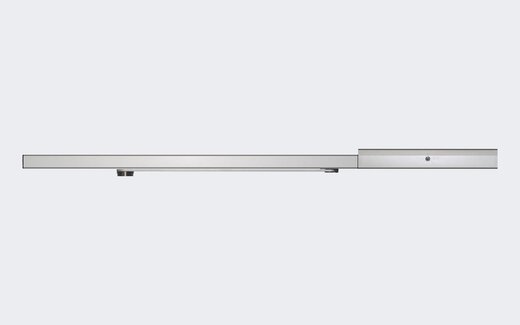

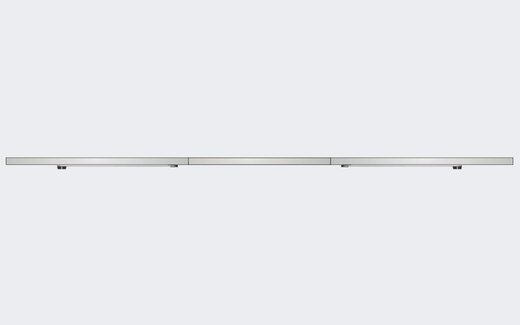

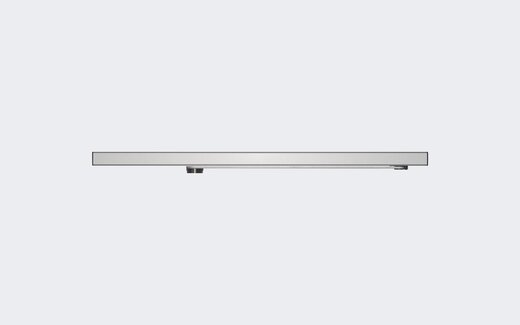

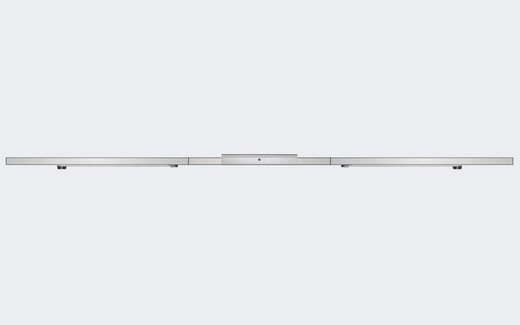

Die Türschließer der Serie OTS 73x können mit folgenden Sets kombiniert werden.
