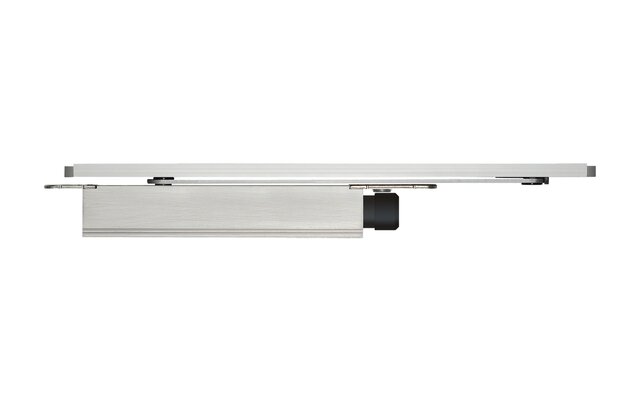

Türschließer VTS 73x FL
Mit den verdeckt liegenden Türschließern VTS 73x FL gestalten Sie Ihre Brandschutztüren besonders leichtgängig und barrierefrei. Die integrierte elektrische Freilauffunktion ermöglicht ein nahezu freies Öffnen der Tür – fast so, als wäre kein Türschließer installiert. Gleichzeitig sorgt das System im Brandfall für ein sicheres und zuverlässiges Schließen der Tür. Die verdeckt im Türblatt montierten Türschließer VTS 73x FL verleihen Ihren Türen ein elegantes und modernes Erscheinungsbild: Schließer und Gleitschiene sind bei geschlossener Tür unsichtbar, sodass das Design Ihrer Architektur klar im Fokus steht.

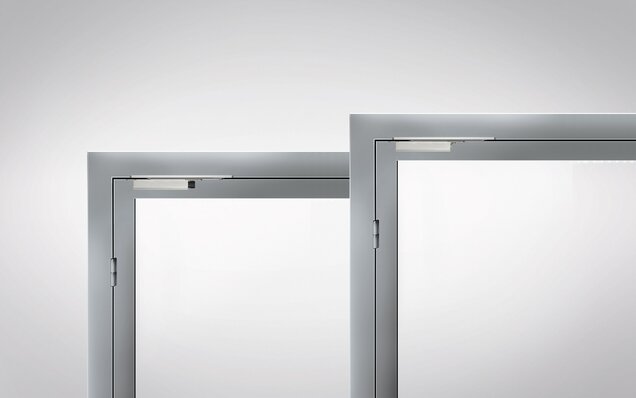

Ein System für alle Anwendungen
Für Sie bedeutet das: Kein Bedarf an Sonderbauteilen oder separatem Zubehör. Das innovative Baukastensystem der VTS 73x-Serie deckt alle Anwendungen ab. Die einzelnen Komponenten lassen sich ganz einfach passend zu Ihren Anforderungen kombinieren und individuell einstellen. So wird nicht nur die Planung deutlich einfacher, sondern auch der Einbau und die Nachrüstung gestalten sich besonders unkompliziert.
Die VTS 73x FL-Serie im Detail
- Mit elektrisch integrierter Freilauffunktion, aktivierbar ab 0° Öffnungswinkel
- Für barrierefreies Bauen nach den Normen DIN SPEC 1104 und DIN 18040 geeignet
- Ventilfunktionen: Schließgeschwindigkeit, Endschlag
- Farblich differenzierte Regulierventile verhindern Verwechslung bei der Einstellung
- Fixe Schließkraftgröße EN 5
- Kompaktes Kraftpaket, das Türflügelbreiten bis zu 1250 mm bei einer Türflügeldicke von 40 mm ermöglicht
- Alle Einstellungen sind auch im eingebauten Zustand jederzeit möglich
- Optionale Variante mit 4 mm längerer Achse für den Einsatz mit einer Brandschutzabdeckung
Moderne Türschließer für Standard- und Objektlösungen
Unsere Türschließer vereinen höchste Funktionssicherheit und Langlebigkeit mit flexiblen Einstellmöglichkeiten und sorgen zuverlässig für ein sicheres Schließen der Tür. Sie erhöhen den Brandschutz und Einbruchschutz und ermöglichen ein barrierefreies Begehen.
Brandschutz
Durch das sichere Schließen der Türen wird die Verbreitung von Feuer und Rauch innerhalb des Gebäudes effektiv unterbunden.
Barrierefreiheit
Die elektrische Freilauffunktion ermöglicht ein müheloses und barrierefreies Begehen. Sie sorgt dafür, dass sich die Tür frei bewegt – ganz so, als wäre kein Türschließer montiert.
Funktionssicherheit
Integrierte Sicherheitsventile im Schließer bieten Schutz vor Überlastung und Vandalismus.
Flexibilität
Flexible Einstellfunktionen ermöglichen eine optimale Anpassung an unterschiedliche Türsituationen, wobei die Ventilfunktionen jederzeit auch im eingebauten Zustand problemlos eingestellt werden können.
Anwendungsbereiche
- 1- und 2-flügelige Feuer- und Rauchschutztüren
- Türflügelbreite min. 600 mm
- Türflügelbreite max. 1250 mm
- DIN links und DIN rechts einsetzbar
- Türöffnungs- und Schließwinkel max. 120°
- Türblattstärken min. 40 mm
- Falzlufthöhen max. 22 mm
Technische Daten & Normen
| Technische Daten | VTS 735 FL | |
|---|---|---|
| Anwendung | ||
| Max. Türflügelbreite [mm] | 1250 | |
| Min. Türblattstärke [mm] | 40 | |
| Max. Türöffnungswinkel | 120° | |
| Zugelassen für den Einsatz an Brandschutztüren | x | |
| Geeignet für barrierefreies Bauen nach DIN 18040 | x | |
| Geeignet für barrierefreies Bauen nach DIN SPEC 1104 | x | |
| Abmessungen | ||
| L x H x T [mm] | 271 × 45 × 32 | |
| Einstellfunktionen | ||
| Schließkraft nach EN 1154 | 5 | |
| Schließgeschwindigkeit | x | |
| Endschlag | x | |
| Zubehör | ||
| Öffnungsbegrenzer | optional | |
Normen und Sicherheitsanforderungen
Unsere verdeckt liegenden Türschließer VTS 73x erfüllen höchste Standards: Sie sind ideal für barrierefreies Bauen nach DIN SPEC 1104 und DIN 18040, zugelassen für Brandschutztüren und geprüft nach den Normen EN 1154, EN 1155 und EN 1158 – für maximale Sicherheit und Komfort.
DIN EN 1154
DIN EN 1154 bezieht sich auf Türschließmittel mit kontrolliertem Schließablauf. Diese Norm legt die Anforderungen und Prüfverfahren für Türschließer fest, die an Drehflügeltüren eingesetzt werden, um sicherzustellen, dass sie nach dem Öffnen wieder zuverlässig geschlossen werden können. Die Klassifizierung der Türschließer gemäß dieser Norm erfolgt anhand von Kriterien wie Anwendungsklasse, Dauerfunktion, Türschließgröße sowie Eignung für Feuer- und Rauchschutztüren.
DIN EN 1155
Die Norm EN 1155 bezieht sich auf elektrisch betriebene Feststellvorrichtungen für Drehflügeltüren. Diese Vorrichtungen ermöglichen es, Türen in einer offenen Position zu halten und bei Bedarf automatisch zu schließen, beispielsweise im Brandfall oder bei Rauchentwicklung. Die Norm legt die Anforderungen und Prüfverfahren für diese Geräte fest, um ihre Funktionalität und Sicherheit sicherzustellen.
DIN EN 1158
Die Norm EN 1158 bezieht sich auf Schließfolgeregler für zweiflügelige Drehflügeltüren. Diese Regler stellen sicher, dass die beiden Türflügel in der korrekten Reihenfolge schließen, um eine effektive Abdichtung zu gewährleisten, insbesondere bei Feuer- und Rauchschutztüren. Die Norm legt Prüfanforderungen und -bedingungen fest und umfasst sowohl separat montierte Schließfolgeregler als auch solche, die im Türschließer integriert sind und mit elektrisch betriebenen Feststellvorrichtungen ausgestattet sein können.
Barrierefreies Bauen
Die Norm DIN 18040 beschäftigt sich mit den Planungsgrundlagen für barrierefreies Bauen. Sie ist in verschiedene Teile gegliedert, die unterschiedliche Aspekte des Bauens abdecken, um Menschen mit Behinderungen, älteren Personen und Kindern eine gleichberechtigte Teilhabe am Alltag zu ermöglichen. Ein wichtiger Aspekt dieser Norm ist das einfache Öffnen von Türen ohne fremde Hilfe. Dabei werden Anforderungen an Türschließer gestellt, wie zum Beispiel die Begrenzung der Bedienkräfte, um sicherzustellen, dass Türen leicht zugänglich sind.
Türbeschläge zur Nutzung durch Kinder, ältere und behinderte Personen in privaten und öffentlichen Gebäuden
Die DIN SPEC 1104 zielt darauf ab, insbesondere Kindern, älteren Menschen und Personen mit Behinderungen das mühelose Begehen von Türen zu ermöglichen. Sie empfiehlt die Verwendung manuell betätigter Schließeinrichtungen mit stark abfallendem Öffnungsmoment. Dies bedeutet, dass die erforderliche Kraft zum Öffnen der Tür im Bereich von 2 Grad bis 60 Grad Türöffnung um etwa 40 Prozent verringert wird. Diese Spezifikation unterstützt somit den barrierefreien Zugang gemäß den Prinzipien des universellen Designs.
Brandschutzeignung
Zugelassen für den Einsatz an Feuer- und Rauchschutztüren
CE-Zeichen
Die CE-Kennzeichnung ist ein Symbol, das auf einem Produkt angebracht wird und dessen Konformität mit den grundlegenden Anforderungen der relevanten europäischen Richtlinien signalisiert. Es zeigt an, dass das Produkt hinsichtlich Sicherheit, Gesundheitsschutz und Umweltschutz geprüft wurde und innerhalb des Europäischen Wirtschaftsraums (EWR) frei gehandelt werden kann.Finden Sie schnell die richtige Unterstützung!
