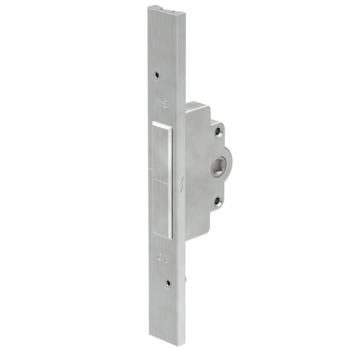

6-25916-40-0-1 | ALU-JET Einsteckgetriebe ohne FBS
Artikel Nr.6-25916-40-0-1
EAN 4015596179203
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Parallelschiebe, Parallelschiebekipp, Parallelschiebeleicht, Schiebefalt, Dreh, Drehkipp, Kipp, Kippdreh
Einsatzsystem
ALU-JET 06, ALU-JET 10, GU-968/150, GU-968/200, GU-823
Produkttyp
Einsteckgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,312 KG
Verpackungseinheit
2 ST
Mindestbestelleinheit
1 ST
Inhalt
Einfräsgetriebe 180°Zusatzinformationen
- Für die Rosettenbreite bitte Überschlagmaß (Flügelüberschlagende bis Mitte Nuss = ÜGA) beachten (siehe ÜGA-Skizze).
- Bei ALU-JET 10 müssen für die Einhängezapfen Adapterringe (9-48454-00-0-6) eingesetzt werden.
- Einhängezapfen: Abstand 190 mm (siehe Beschlagdaten).
Attribute
Ausführung
ohne Fehlbedienungssicherung
Drehbereich Griff
180°
Beschlagnut
Alu-Euronut 15/20
Dornmaß
40 mm
Griffsitz
variabel
Hinterdornmaß
12,3 mm
Nuss Innenvierkant
7 mm
Profilwerkstoff
Aluminium
Stulpabmessung (in mm)
24 x 6,5 x 6,5
Stulpart
U-Stulp
Stulpende
Eckig
Stulplänge
200 mm
Öffnungsrichtung Anschlag
Richtungsneutral
