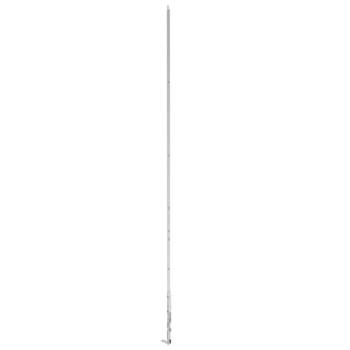

6-32606-05-0-1 | Falzhebelgetr.Euronut UNI-JET 1351-1600
Artikel Nr.6-32606-05-0-1
EAN 4015596888846
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,61 KG
Verpackungseinheit
2 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe Euronut UNI-JETZusatzinformationen
- Nicht für einbruchhemmende Elemente geeignet.
- Das Falzhebelgetriebe Euronut 7/8 x 4 mm findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Euronut
7/8 x 4 mm des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit konstantem oder variablem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung kombiniert werden.
- Für dieses EURO-Falzhebelgetriebe muss der Stangenaus- schluss (6-25158-00-0-1) verwendet werden.
- Die erforderlichen Stulp-Schließplatte/n (9-32275-00-0-1), entsprechend dem DK/DF-Getriebe mit konstantem Griffsitz, direkt auf dem Stulp verschrauben.
- Die erforderlichen Stulp-Schließplatte/n (9-34130-00-0-1), entsprechend dem DK/DF-Getriebe mit variablem Griffsitz, seitlich am Stulp verschrauben.
Attribute
Flügelfalzhöhe
1351 - 1600 mm
Getriebesitz
konstant
Profilwerkstoff
Holz, Holz/Aluminium
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2
Stulplänge
1.440 mm
Sicherheitsklasse bis RC 2
--
Sicherheitsklasse RC 3
--
Verriegelungsart
Stangenausschluss unten
Verschlusspunkt
1 Stangenausschluss FHG
Beschlagnut
Euronut 7 / 8 x 4
Einsatz
zweitöffnender Flügel
Falzhebelsitz (fest vernietet)
230 mm
Geeignet für Sicherheitsstufe
--
Verarbeitungshinweis
Wird das EURO-Falzhebelgetriebe weniger als 150 mm gekürzt: bitte Halteplatte 9-...
Mehr anzeigen
Wird das EURO-Falzhebelgetriebe weniger als 150 mm gekürzt: bitte Halteplatte 9-36996-00-0-1 seitlich am Stulp verschrauben (zwischen oberstem Stulpschraubloch und Koppelungspunkt zum Stangenausschluss).
