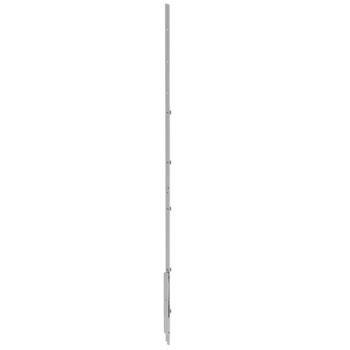

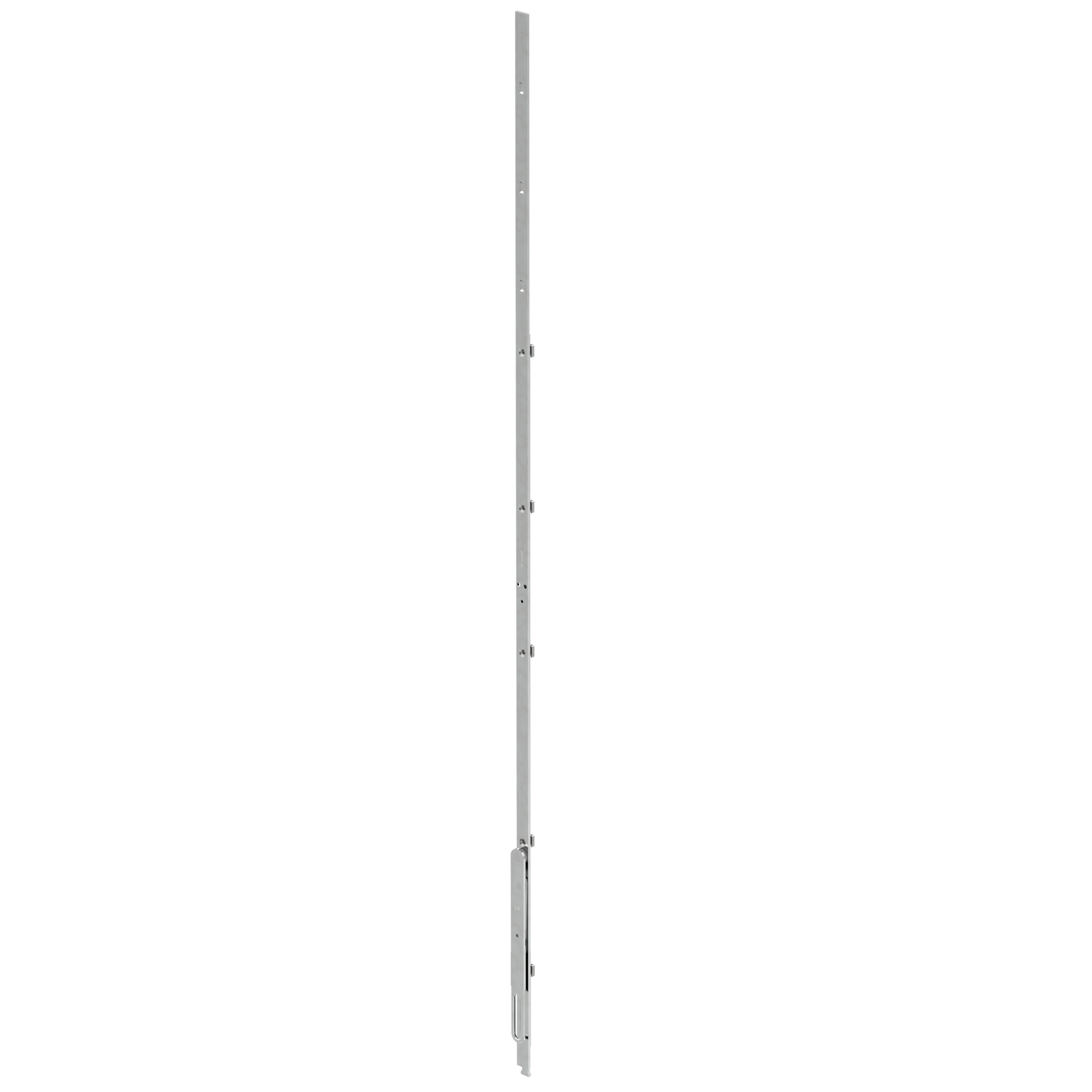

6-33017-04-L-1 | PSK Falzhebelverschluss ZH TZ
Artikel Nr.6-33017-04-L-1
EAN 4015596093103
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Parallelausstell, Parallelschiebekipp
Einsatzsystem
GU-966/150 m.Z., GU-966/200 m.Z., GU-968/150 m.Z., GU-968/200 m.Z.
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,639 KG
Verpackungseinheit
2 ST
Mindestbestelleinheit
1 ST
1 Variante gefunden
6-33017-04-R-1 | Falzhebelgetriebe | PSK Falzhebelverschluss ZH TZ
Artikel Nr.6-33017-04-R-1
EAN4015596093110
Inhalt
GUZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein PSK-Getriebe mit konstantem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung kombiniert werden.
Attribute
Flügelfalzhöhe
1.371 - 1.620 mm
Öffnungsrichtung Anschlag
Links
Beschlagnut
16 mm
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Getriebesitz
konstant
Griffsitz konstant (Maß G)
494 mm
Stulpabmessung (in mm)
16 x 2,5
Stulpende
Eckig
Stulplänge
1.090 mm
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
