6-33017-55-R-1 | PSK Falzhebelverschluss ZH TZ
Artikel Nr.6-33017-55-R-1
EAN 4015596093134
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Parallelausstell, Parallelschiebekipp
Einsatzsystem
GU-966/150 m.Z., GU-966/200 m.Z., GU-968/150 m.Z., GU-968/200 m.Z.
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
1,109 KG
Verpackungseinheit
2 ST
Mindestbestelleinheit
1 ST
1 Variante gefunden

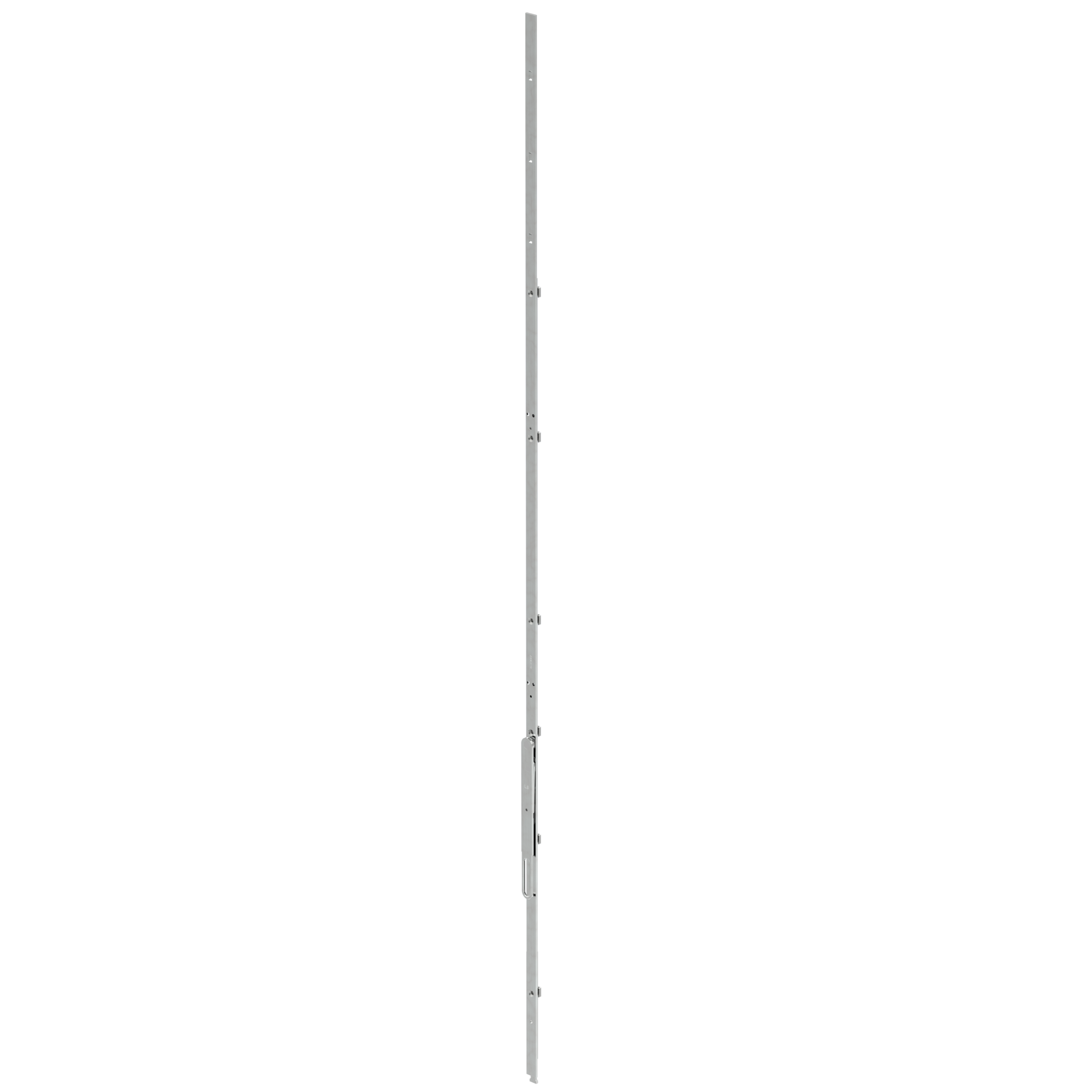

6-33017-55-L-1 | Falzhebelgetriebe | PSK Falzhebelverschluss ZH TZ
Artikel Nr.6-33017-55-L-1
EAN4015596093127
Inhalt
GUZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein PSK-Getriebe mit konstantem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung kombiniert werden.
- Für FFH 1871 - 2370 mm ist die Falzhebelgetriebeverlängerung 6-25059 notwendig.
Attribute
Flügelfalzhöhe
1.621 - 1.870 mm
Öffnungsrichtung Anschlag
Rechts
Beschlagnut
16 mm
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Getriebesitz
konstant
Griffsitz konstant (Maß G)
702 mm
Stulpabmessung (in mm)
16 x 2,5
Stulpende
Eckig
Stulplänge
1.340 mm
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
