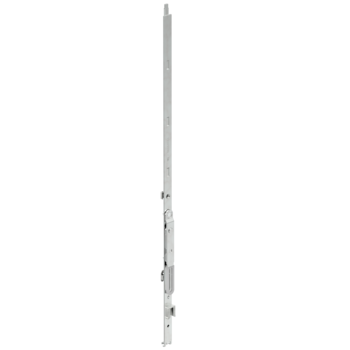

6-33130-00-0-1 | UNI-JET Falzhebelgetr.ZH Se GK 470-720
Artikel Nr.6-33130-00-0-1
EAN 4015596919779
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,31 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe ZH Se konstantZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit konstantem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen für den Standard oder bis RC 2 benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für den Standard oder bis RC 2 kombiniert werden.
- RC 2: nur mit Schutzwinkel (K-17080-00-0-1).
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm und 7,5 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind den Produktserien und aus der folgenden Zeichnung zu entnehmen:
- bis RC 2 (für Holz-, Kunststoff- und Aluminiumprofile):
0-44971
- FFH 470 - 550 mm geeignetes DK-Getriebe z.B.:
mit Dornmaß 15 mm (konstant) bis RC 2 = 6-33218-00-0-1
mit Dornmaß 7,5 mm (konstant) bis RC 2 = --
- FFH 551 - 720 mm geeignetes DK-Getriebe z.B.:
mit Dornmaß 15 mm (konstant) bis RC 2 = 6-33219-00-0-1
mit Dornmaß 7,5 mm (konstant) bis RC 2 = --
- FFH 570 - 720 mm geeignetes DK-Getriebe z.B.:
mit Dornmaß 15 mm (konstant) bis RC 2 = --
mit Dornmaß 7,5 mm (konstant) bis RC 2 = G-23011-00-0-1
Attribute
Flügelfalzhöhe
470 - 720 mm
Getriebesitz
konstant
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
560 mm
Sicherheitsklasse bis RC 2
Schutzwinkel (K-17080-00-0-1)
Sicherheitsklasse RC 3
--
Verschlusspunkt
1 aufgenietete Pilzkopfschließplatte
Beschlagnut
16 mm
Einsatz
zweitöffnender Flügel
Falzhebelsitz (fest vernietet)
230 mm
Geeignet für Sicherheitsstufe
RC 1, RC 1N, RC 2, RC 2N
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
