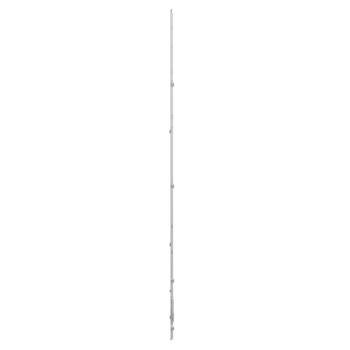

6-33135-00-0-1 | UNI-JET Falzhebelgetr.ZH Se GK 1601-1850
Artikel Nr.6-33135-00-0-1
EAN 4015596919762
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,866 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe ZH Se konstantZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit konstantem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen für Standard oder bis RC 2 benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für Standard oder bis RC 2 kombiniert werden.
- RC 2: nur mit Schutzwinkel
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm und 7,5 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind den Produktserien und aus der folgenden Zeichnung zu entnehmen:
- bis RC 2 (für Holz-, Kunststoff- und Aluminiumprofile):
0-44971,
Attribute
Flügelfalzhöhe
1601 - 1850 mm
Getriebesitz
konstant
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
1.690 mm
Sicherheitsklasse bis RC 2
Schutzwinkel (K-17080-00-0-1)
Sicherheitsklasse RC 3
--
Verschlusspunkt
4 aufgenietete Pilzkopfschließplatten
Beschlagnut
16 mm
Falzhebelsitz (fest vernietet)
230 mm
Geeignet für Sicherheitsstufe
RC 1, RC 1N, RC 2, RC 2N
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
