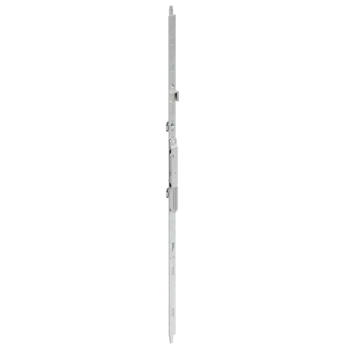

6-33312-00-0-1 | UNI-JET Falzhebelgetr.ZH Se GV 781-950
Artikel Nr.6-33312-00-0-1
EAN 4015596930446
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,338 KG
Verpackungseinheit
5 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe ZH variabel Se FFH=741-950mm, mit 1x Schließplatten genietetZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit variablem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen für RC 2 benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für RC 2 kombiniert werden.
- RC 2: nur mit Schutzwinkel (K-17080-00-0-1).
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm und 7,5 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind in den Produktserien und aus der folgenden Zeichnung zu entnehmen:
- bis RC 2 (für Holz-, Kunststoff- und Aluminiumprofile):
0-44971
- Geeignetes DK-Getriebe z.B.:
mit Dornmaß 15 mm (variabel) bis RC 2 = G-22082-00-0-1
mit Dornmaß 7,5 mm (variabel) bis RC 2 = --
Attribute
Flügelfalzhöhe
781 - 950 mm
Getriebesitz
variabel
Profilwerkstoff
Holz, Kunststoff, Metall
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
630 mm
Sicherheitsklasse bis RC 2
mit Schutzwinkel (K-17080-00-0-1)
Sicherheitsklasse RC 3
--
Verschlusspunkt
1 aufgenietete Pilzkopfschließplatte
Beschlagnut
16 mm
Falzhebelsitz (fest vernietet)
466 - 551 mm
Geeignet für Sicherheitsstufe
RC 1N, RC 1, RC 2N, RC 2
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
