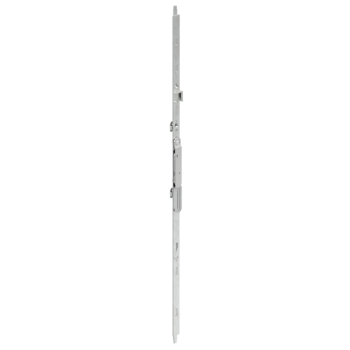

6-33312-02-0-1 | UNI-JET Falzhebelgetr.ZH Se GV 781-950

Artikel Nr.6-33312-02-0-1

EAN 4015596555052

Einsatzbereich

Fenstertechnik

Einsatzbereich (spezifiziert)

Stulpflügel

Einsatzsystem

UNI-JET

Produkttyp

Falzhebelgetriebe

Oberflächenbeschreibung

ferGUard*silber

Bruttogewicht

0,34 KG

Verpackungseinheit

10 ST

Mindestbestelleinheit

1 ST

Anmeldung

Bitte melden Sie sich mit Ihren Kundendaten an um eine Preisinformation zu erhalten oder Artikel zu bestellen

Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit variablem Griffsitz eingebaut ist.

Werden Falzhebelgetriebe-Verlängerungen für RC 3 benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für RC 3 kombiniert werden.

RC 3: mit Schutzwinkel (K-17080-00-0-1) und mit Sicherungsstifte (9-52047-00-0-8).

RC 3: wird für die Flügelfalzhöhe (FFH) keine Verlängerung benötigt, werden die Sicherungsstifte in das Falzhebelgetriebe eingesteckt. Bei Einsatz von Verlängerungen werden die Sicherungsstifte in den Verlängerungen eingesteckt.

RC 3: FFH 955 - 970 mm (für Holz- und Metallprofile): Falzhebelgetriebe unten auf Falzhebelsitz 375 mm gekürzt.

Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind in den Produktserien und aus den folgenden Zeichnungen zu entnehmen:
