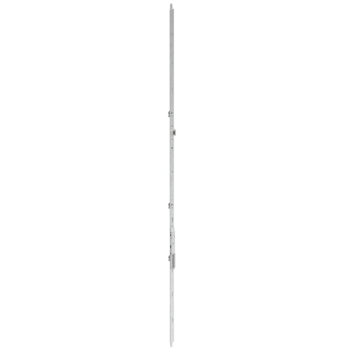

6-33313-00-0-1 | UNI-JET Falzhebelgetr.ZH Se GV 951-1450
Artikel Nr.6-33313-00-0-1
EAN 4015596930453
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,569 KG
Verpackungseinheit
5 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe ZH variabel Se FFH=951-1450mm, mit 1x Schließplatten genietetZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit variablem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen für RC 2 oder RC 3 benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für RC 2 oder RC 3 kombiniert werden.
- RC 2: nur mit Schutzwinkel (K-17080-00-0-1).
- RC 3: mit Schutzwinkel (K-17080-00-0-1) und mit Sicherungsstifte (9-52047-00-0-8).
- RC 3: wird für die Flügelfalzhöhe (FFH) keine Verlängerung benötigt, werden die Sicherungsstifte im Falzhebelgetriebe eingesteckt. Bei Einsatz von Verlängerungen werden die Sicherungsstifte in den Verlängerungen eingesteckt.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm und 7,5 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind in den Produktserien und aus den folgenden Zeichnungen zu entnehmen:
- bis RC 2 (für Holz-, Kunststoff- und Aluminiumprofile):
0-44971, - RC 3 (für Kunststoffprofile): 0-49078,
- RC 3 (für Holzprofile): 0-48765 und
- RC 3 (für Aluminiumprofile): 0-49085.
- Geeignetes DK-Getriebe z.B.:
mit Dornmaß 15 mm (variabel) bis RC 2 = G-22083-00-0-1
mit Dornmaß 7,5 mm (variabel) bis RC 2 = G-22103-00-0-1
mit Dornmaß 15 mm (variabel) RC 3 für Kunststoffprofile = G-22083-00-0-1
mit Dornmaß 15 mm (variabel) RC 3 für Holz- und Metallprofile = G-22083-00-0-1
Attribute
Flügelfalzhöhe
951 - 1830 mm
Getriebesitz
variabel
Profilwerkstoff
Holz, Kunststoff, Metall
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
1.130 mm
Sicherheitsklasse bis RC 2
mit Schutzwinkel (K-17080-00-0-1)
Sicherheitsklasse RC 3
mit Schutzwinkel (K-17080-00-0-1), mit 2 Sicherungsstifte (9-52047-00-0-8)
Verschlusspunkt
1 aufgenietete Pilzkopfschließplatte (ZAMaK)
Beschlagnut
16 mm
Einsatz
zweitöffnender Flügel
Falzhebelsitz (fest vernietet)
310 - 845 mm
Geeignet für Sicherheitsstufe
RC 2N, RC 2, RC 3
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
