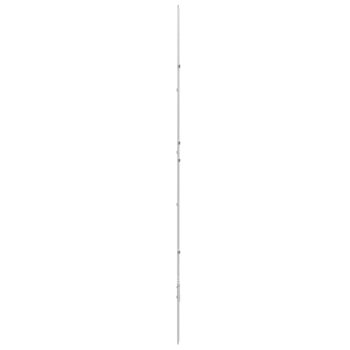

6-33315-01-0-1 | UNI-JET Falzhebelgetr.ZH Se GV 1951-2450
Artikel Nr.6-33315-01-0-1
EAN 4015596283740
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
1,778 KG
Verpackungseinheit
5 ST
Mindestbestelleinheit
1 ST
Inhalt
FALZHEBELGETRIEBE ZH GV SE FFH 1951-2450 mit zusätzlicher SE SchließplatteZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit variablem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen bis RC 2 benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung bis RC 2 kombiniert werden.
- RC 2: nur mit Schutzwinkel (K-17080-00-0-1).
- FFH 2451 - 2800 mm ist der Falzhebelsitz bei 560 mm: Falzhebelgetriebe und DK-Getriebe nur oben kürzen.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (25 mm, 30 mm, 35 mm, 40 mm, 45 mm oder 50 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind in den Produktserien und aus der folgenden Zeichnung zu entnehmen:
- bis RC 2 (für Holz-, Kunststoff- und Aluminiumprofile):
0-44971
- Geeignetes DK-Getriebe z.B.:
mit Dornmaß XX = 25/30/35/40/45/50 mm (variabel) bis RC 2 = G-22346-XX-0-1
Attribute
Flügelfalzhöhe
1951 - 2800 mm
Getriebesitz
variabel
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
2.130 mm
Sicherheitsklasse bis RC 2
mit Schutzwinkel (K-17080-00-0-1)
Verschlusspunkt
3 aufgenietete Schließplatten (ZAMaK)
Beschlagnut
16 mm
Einsatz
zweitöffnender Flügel
Falzhebelsitz (fest vernietet)
310 - 735 mm
Geeignet für Sicherheitsstufe
RC 1, RC 1N, RC 2, RC 2N
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
