6-37900-30-L-1 | Sle-FHG2/U24x8/890/2000/730/760/NL9

Artikel Nr.6-37900-30-L-1

EAN 4015596417589

Produktbeschreibung Technische Daten Downloads

Einsatzbereich

Türtechnik

Einsatzbereich (spezifiziert)

Dreh

Einsatzsystem

SECURY

Produkttyp

Falzhebelgetriebe

Oberflächenbeschreibung

ferGUard*silber

Bruttogewicht

1,887 KG

Verpackungseinheit

5 ST

Mindestbestelleinheit

1 ST

Anmeldung

Bitte melden Sie sich mit Ihren Kundendaten an um eine Preisinformation zu erhalten oder Artikel zu bestellen

1 Variante gefunden

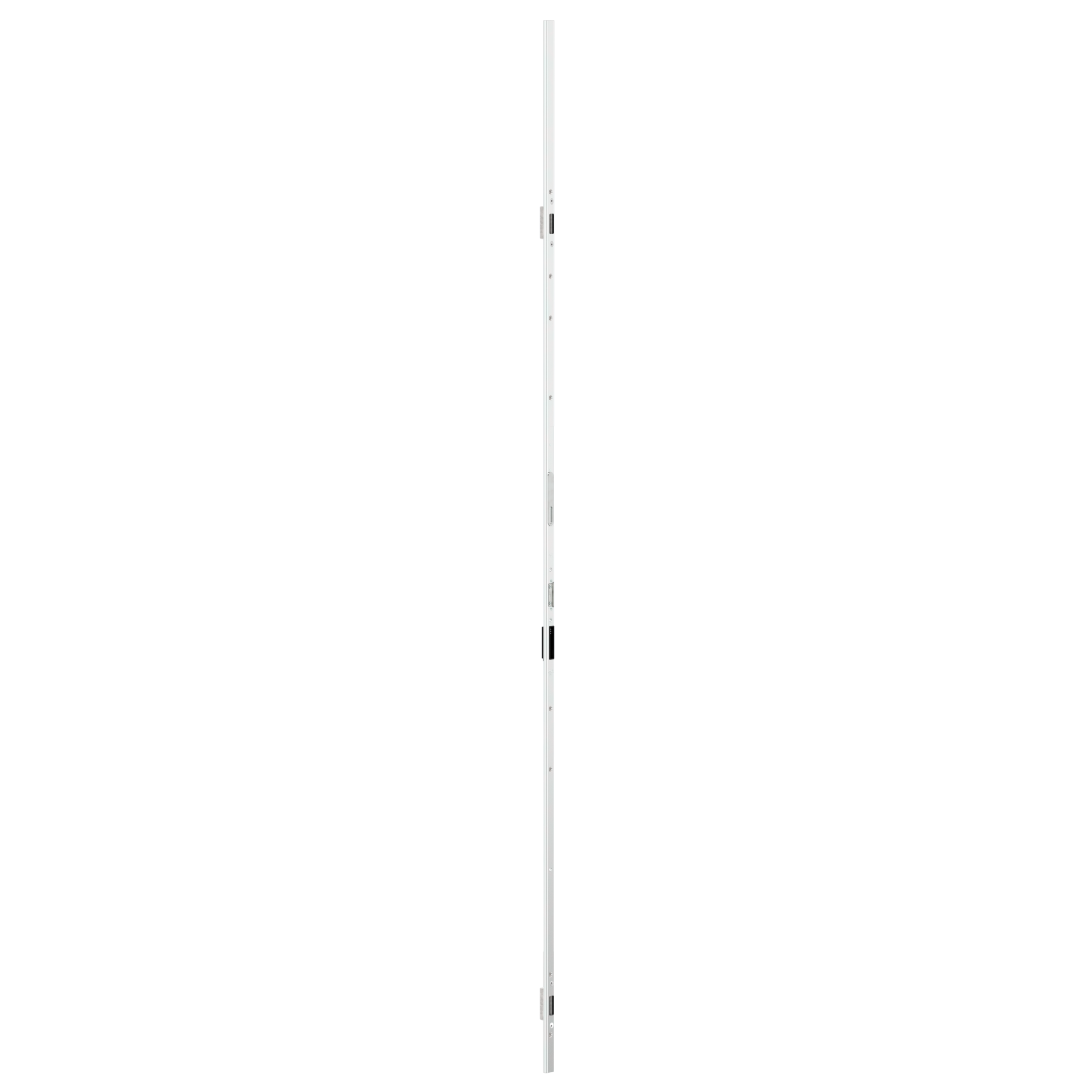

6-37900-30-R-1 | Falzhebelgetriebe | Sle-FHG2/U24x8/890/2000/730/760/NL9

Artikel Nr.6-37900-30-R-1

EAN4015596417596

Zum Produkt

Produktbeschreibung
Technische Daten
Downloads

Inhalt

Falzhebelgetriebe für GU-Secury Automatic, MR2 und SH2 U-Stulp=24x8mm DH=890mm, Länge=2000, Maß A=730mm, B=760mm Nutlage=9mm Maß X=12 ohne Anschlusseinheit

Zusatzinformationen

Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Drehtüranlagen im Passivflügel.

Zur Komplettierung des Falzhebelgetriebes sind zwingend zwei Ausschlusseinheiten (jeweils einmal oben und unten) notwendig.

Für die Drückerhöhe (DH) 1020 mm:
Ausschlusseinheit unten 130 mm.

Für die Drückerhöhe (DH) 1050 mm:
Ausschlusseinheit unten 160 mm nach Vergabe- und Vertragsordnung für Bauleistungen (VOB).

Bestimmung der Flügelfalzhöhe: die passenden Ausschlusseinheiten und Verlängerungen bitte aus unseren Produktserien und Kundenzeichnungen entnehmen.
Wir empfehlen, speziell für einbruchhemmende Kunststofftürelemente, die Ausschlussstabilisatoren (K-18231-00-0-0).
