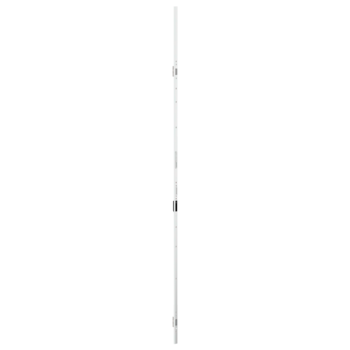

6-37900-34-R-1 | Sle-FHG2/U26x8/890/2000/NL13
Artikel Nr.6-37900-34-R-1
EAN 4015596407634
Einsatzbereich
Türtechnik
Einsatzbereich (spezifiziert)
Dreh
Einsatzsystem
SECURY
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
2,013 KG
Verpackungseinheit
5 ST
Mindestbestelleinheit
1 ST
1 Variante gefunden
6-37900-34-L-1 | Falzhebelgetriebe | Sle-FHG2/U26x8/890/2000/NL13
Artikel Nr.6-37900-34-L-1
EAN4015596407627
Inhalt
GU, Nutlage: 13 mmZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Drehtüranlagen im Passivflügel.
- Zur Komplettierung des Falzhebelgetriebes sind zwingend zwei Ausschlusseinheiten (jeweils einmal oben und unten) notwendig.
- Für die Drückerhöhe (DH) 1020 mm:
Ausschlusseinheit unten 130 mm. - Für die Drückerhöhe (DH) 1050 mm:
Ausschlusseinheit unten 160 mm nach Vergabe- und Vertragsordnung für Bauleistungen (VOB).
- Bestimmung der Flügelfalzhöhe: die passenden Ausschlusseinheiten und Verlängerungen bitte aus unseren Produktserien und Kundenzeichnungen entnehmen.
- Wir empfehlen, speziell für einbruchhemmende Kunststofftürelemente, die Ausschlussstabilisatoren (K-18231-00-0-0).
Attribute
Flügelfalzhöhe
2000 - 3230 mm
Kennkerbe
890 mm
Nutlage
13 mm
Mechanisch kuppelbar
Verzahnung beidseitig
Öffnungsrichtung Anschlag
Rechts
Profilwerkstoff
Holz
Stulpart
U-Stulp
Stulpende
Eckig
Stulpabmessung (in mm)
26 x 8 x 8 x 2
Stulplänge
2.000 mm
Verriegelungsart
Von Kennkerbe aus nach oben und nach unten jeweils 1 Automatic-Fallenriegel., Vo...
Mehr anzeigen
Von Kennkerbe aus nach oben und nach unten jeweils 1 Automatic-Fallenriegel., Von Kennkerbe aus nach oben und nach unten jeweils 1 Schließhaken, Von Kennkerbe aus nach oben und nach unten jeweils 1 Massivriegel
Weniger anzeigen
Verriegelungssitz 1 oben (A1)
730 mm
Verriegelungssitz 1 unten (B1)
760 mm
Falleneinstellung
eingenieteter Fallenanschlag
Austauschstück
Nein
Elektrischer Türöffner
Nein
