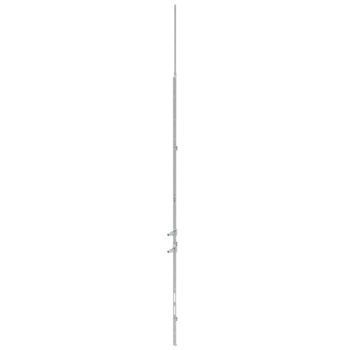

G-22113-00-0-1 | Falzhebelgetr.S o.Stangena.FFH 1101-1350
Artikel Nr.G-22113-00-0-1
EAN 4015596925756
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,601 KG
Verpackungseinheit
2 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe S o.StangenausschlussZusatzinformationen
- Dieses Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren mit Wechselprofil am zweitöffnenden Flügel. Im gegenüberliegenden Aktivflügel ist ein Getriebe mit konstantem oder variablem Griffsitz eingebaut.
- Werden Falzhebelgetriebe-Verlängerungen benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung kombiniert werden.
- Bitte Falzhebelsitz beachten bei Schließplatten Positionierung!
- Ist nur in Verbindung mit Falzhebel 6-24977 zu verwenden.
- Der Falzhebel und das Falzhebelgetriebe sind einzeln bestellbar.
Attribute
Flügelfalzhöhe
1101 - 1350 mm
Getriebesitz
konstant
Profilwerkstoff
Holz, Kunststoff
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
1.190 mm
Sicherheitsklasse bis RC 2
--
Verschlusspunkt
--
Beschlagnut
16 mm
Falzhebelsitz (fest vernietet)
230 mm
Geeignet für Sicherheitsstufe
--
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
