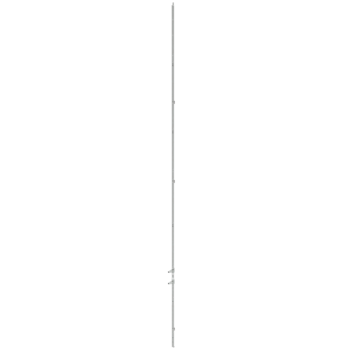

G-22117-00-0-1 | Falzhebelgetr.S o.Stangena.FFH 2101-2350
Artikel Nr.G-22117-00-0-1
EAN 4015596925794
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
1,487 KG
Verpackungseinheit
2 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe S o.StangenausschlussZusatzinformationen
- Dieses Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren mit Wechselprofil am zweitöffnenden Flügel. Im gegenüberliegenden Aktivflügel ist ein Getriebe mit konstantem oder variablem Griffsitz eingebaut.
- Bitte Falzhebelsitz beachten bei Schließplatten Positionierung!
- Ist nur in Verbindung mit Falzhebel 6-24977 zu verwenden.
- Der Falzhebel und das Falzhebelgetriebe sind einzeln bestellbar.
- Ab FFH 1851 für Flügel- und Rahmenprofile: bitte die Wärmeausdehnungskoeffizienten der Kunststoffprofile beachten!
- FFH 2351 - 2600 mm: mit Verlängerung 250 mm (8-00625-00-0-1 / ungekürzt), Falzhebelgetriebe oben auf die entsprechende FFH kürzen.
- FFH 2601 - 2800 mm: mit Verlängerung 500 mm (G-21040-00-0-1 / gekürzt auf 450 mm), Falzhebelgetriebe oben auf die entsprechende FFH kürzen.
Attribute
Flügelfalzhöhe
2101 - 2800 mm
Getriebesitz
konstant
Profilwerkstoff
Holz, Kunststoff
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
2.190 mm
Sicherheitsklasse bis RC 2
--
Sicherheitsklasse RC 3
--
Verschlusspunkt
--
Beschlagnut
16 mm
Falzhebelsitz (fest vernietet)
516 mm
Geeignet für Sicherheitsstufe
--
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
