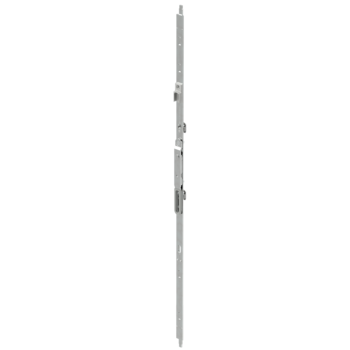

G-22170-00-0-1 | Falzhebelgetriebe variabel FFH 741- 950
Artikel Nr.G-22170-00-0-1
EAN 4015596874429
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET, EURO-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,352 KG
Verpackungseinheit
5 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe ZH variabel UNI-JETZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit variablem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen für den Standard benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für den Standard kombiniert werden.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm und 7,5 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind den Produktserien und aus der folgenden Zeichnung zu entnehmen:
- Standard (für Holz-, Kunststoff-, und Aluminiumprofile): 0-44348
-
- Z. B. passendes DK-Getriebe:
mit Dornmaß 7,5 mm (variabel) = --
mit Dornmaß 15 mm (variabel) = G-22082-00-0-1
mit Dornmaß 25 mm (variabel) = G-22343-25-0-1
- Z. B. passendes DK-Getriebe:
Attribute
Flügelfalzhöhe
781 - 950 mm
Getriebesitz
variabel
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
630 mm
Sicherheitsklasse bis RC 2
--
Sicherheitsklasse RC 3
--
Verschlusspunkt
1 aufgenietete Schließplatte (ZAMaK)
Beschlagnut
16 mm
Einsatz
zweitöffnender Flügel
Falzhebelsitz (fest vernietet)
356 - 536 mm
Geeignet für Sicherheitsstufe
--
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
