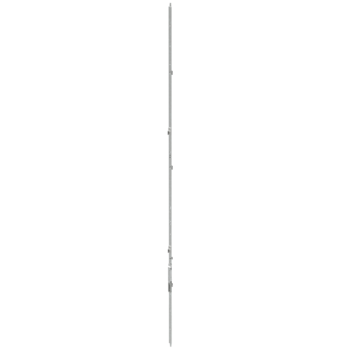

G-22172-00-0-1 | Falzhebelgetriebe variabel FFH 1451-1950
Artikel Nr.G-22172-00-0-1
EAN 4015596874443
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET, EURO-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,82 KG
Verpackungseinheit
5 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe ZH variabel UNI-JETZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit variablem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen für den Standard benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für den Standard kombiniert werden.
- Eine zusätzliche Schließplatte (9-43809-01-0-1) wird für die Getriebe ab Dornmaße 25 mm (oberhalb der Kennkerbe) positioniert und verschraubt.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm, 7,5 mm, 25 mm, 30mm, 35 mm, 40 mm, 45 mm und 50 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind den Produktserien und der folgenden Zeichnung zu entnehmen:
- Standard (für Holz-, Kunststoff-, und Aluminiumprofile): 0-44348
Attribute
Flügelfalzhöhe
1451 - 1950 mm
Getriebesitz
variabel
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
1.630 mm
Sicherheitsklasse bis RC 2
--
Sicherheitsklasse RC 3
--
Verschlusspunkt
2 aufgenietete Schließplatten (ZAMaK)
Beschlagnut
16 mm
Falzhebelsitz (fest vernietet)
310 - 560 mm
Geeignet für Sicherheitsstufe
--
