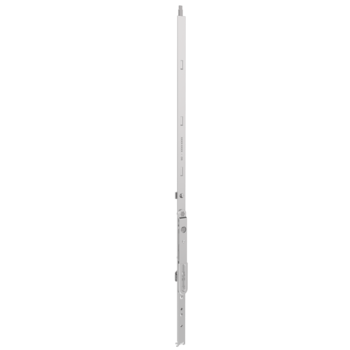

G-22180-00-0-1 | Falzhebelgetr. o.Stangena. o.K. 470- 720
Artikel Nr.G-22180-00-0-1
EAN 4015596880505
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,297 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe ZH konstant UNI-JETZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit konstantem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen für den Standard benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für den Standard kombiniert werden.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm, 7,5 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind den Produktserien und der folgenden Zeichnung zu entnehmen:
- Standard (für Holz-, Kunststoff-, und Aluminiumprofile): 0-44348
- Geeignetes DK-Getriebe z.B.:
FFH 470 - 550 mm
mit Dornmaß 15 mm (konstant) = G-22121-00-0-1
mit Dornmaß 7,5 mm (konstant) = --
- FFH 551 - 720 mm
mit Dornmaß 15 mm (konstant) = G-22122-00-0-1
mit Dornmaß 7,5 mm (konstant) = --
Attribute
Flügelfalzhöhe
470 - 720 mm
Getriebesitz
konstant
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
560 mm
Sicherheitsklasse bis RC 2
--
Sicherheitsklasse RC 3
--
Verschlusspunkt
--
Beschlagnut
16 mm
Einsatz
zweitöffnender Flügel
Falzhebelsitz (fest vernietet)
230 mm
Geeignet für Sicherheitsstufe
--
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
