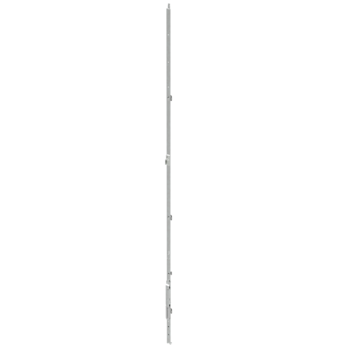

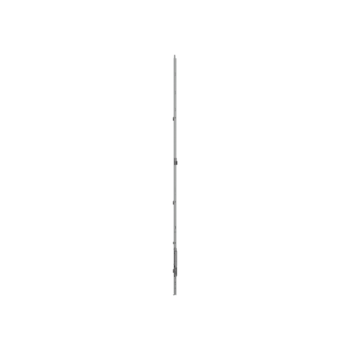

G-22183-00-0-1 | Falzhebelgetr. o.Stangena. o.K.1101-1350
Artikel Nr.G-22183-00-0-1
EAN 4015596874405
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Falzhebelgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,6 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
Falzhebelgetriebe ZH konstant UNI-JETZusatzinformationen
- Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit konstantem Griffsitz eingebaut ist.
- Werden Falzhebelgetriebe-Verlängerungen für den Standard benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für den Standard kombiniert werden.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm, 7,5 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind den Produktserien und der folgenden Zeichnung zu entnehmen:
- Standard (für Holz-, Kunststoff-, und Aluminiumprofile): 0-44348
- Mit einer Führung (9-29974-00).
Attribute
Flügelfalzhöhe
1101 - 1350 mm
Getriebesitz
konstant
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Stulpende
Eckig
Stulpabmessung (in mm)
16 x 2,25
Stulplänge
1.190 mm
Sicherheitsklasse bis RC 2
--
Sicherheitsklasse RC 3
--
Verschlusspunkt
1 aufgeschraubte Schließplatte (ZAMaK)
Beschlagnut
16 mm
Falzhebelsitz (fest vernietet)
230 mm
Geeignet für Sicherheitsstufe
--
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
