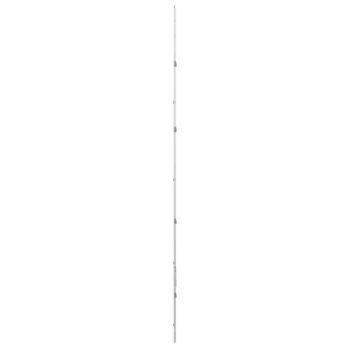

G-22187-00-0-1 | Falzhebelgetr. o.Stangena. o.K.2101-2350

Artikel Nr.G-22187-00-0-1

EAN 4015596874412

Einsatzbereich

Fenstertechnik

Einsatzbereich (spezifiziert)

Stulpflügel

Einsatzsystem

UNI-JET

Produkttyp

Falzhebelgetriebe

Oberflächenbeschreibung

ferGUard*silber

Bruttogewicht

1,11 KG

Verpackungseinheit

10 ST

Mindestbestelleinheit

1 ST

Anmeldung

Bitte melden Sie sich mit Ihren Kundendaten an um eine Preisinformation zu erhalten oder Artikel zu bestellen

Falzhebelgetriebe ZH konstant UNI-JET

Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit konstantem Griffsitz eingebaut ist.

Werden Falzhebelgetriebe-Verlängerungen für den Standard benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für den Standard kombiniert werden.

FFH 2351 - 2600 mm: Verlängerung 250 mm (8-00625-00-0-1 / ungekürzt) und Falzhebelgetriebe oben auf die entsprechende FFH kürzen.

FFH 2601 - 2800 mm: Verlängerung 500 mm (G-21040-00-0-1 / gekürzt auf 450 mm) einsetzen und Schließplatte 9-30256-00-0-1 auf den Stulp montieren.

Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm, 7,5 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind den Produktserien und der folgenden Zeichnung zu entnehmen:

Geeignetes DK-Getriebe z.B.:
FFH 2101 - 2350 mm
mit Dornmaß 15 mm (konstant) = G-22134-00-0-1
mit Dornmaß 7,5 mm (konstant) = G-22154-00-0-1
