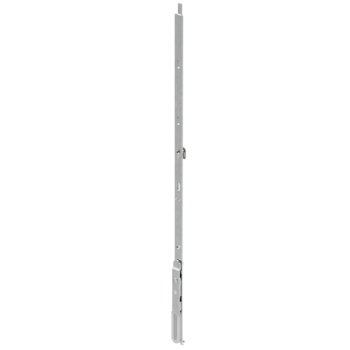

G-24142-01-0-1 | Falzhebelgetr. o.Stangena. o.K. 551- 720

Artikel Nr.G-24142-01-0-1

EAN 4015596187413

Einsatzbereich

Fenstertechnik

Einsatzbereich (spezifiziert)

Stulpflügel

Einsatzsystem

UNI-JET

Produkttyp

Falzhebelgetriebe

Oberflächenbeschreibung

ferGUard*silber

Bruttogewicht

0,309 KG

Verpackungseinheit

10 ST

Mindestbestelleinheit

1 ST

Anmeldung

Bitte melden Sie sich mit Ihren Kundendaten an um eine Preisinformation zu erhalten oder Artikel zu bestellen

Falzhebelgetriebe konstant ohne Stangenausschluss FFH=551-720mm

Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit variablem oder konstantem Griffsitz eingebaut ist.

Werden Falzhebelgetriebe-Verlängerungen für den Standard benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für den Standard kombiniert werden.

FFH 591 - 780 mm: mit Verlängerung 250 mm (8-00625-00-0-x) auf 160 mm kürzen.

Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm und 7,5 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind den Produktserien und der folgenden Zeichnung zu entnehmen:

Geeignetes DK-Getriebe z.B.:
FFH 551 - 720 mm
mit Dornmaß 15 mm (konstant) = G-22122-00-0-1
mit Dornmaß 7,5 mm (konstant) = G-22142-00-0-1
