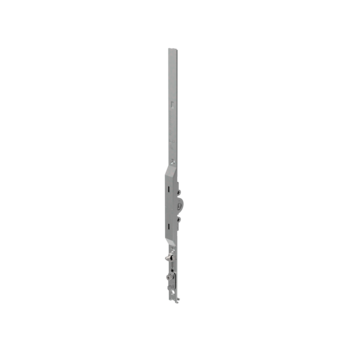

G-22021-00-0-1 | Getriebe 7,5 GK m.K. FFH 450-550 G155
Artikel Nr.G-22021-00-0-1
EAN 4015596880802
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Drehkipp
Einsatzsystem
UNI-JET, EURO-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,176 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
GU, Drehkipp, Fenstertechnik, Dornmaß: 7,5 mmZusatzinformationen
- Kein Flügelfix einsetzbar.
- FFH 440 mm: Zuschlagsicherung 9-38688-33 oder für kleineren Kippwinkel die Zuschlagsicherung 9-38688-23 verwenden.
- FFH 325 - 435: Eckumlenkung S (6-32238) oder Eckumlenkung SLK (6-32224): mit kurzer Schenkellänge (45 mm).
- FFH 440 - 550: Eckumlenkung (6-32021) oder Eckumlenkung SLK (6-32224): mit langer Schenkellänge (160 mm).
Attribute
Flügelfalzhöhe
325 - 550 mm
Dornmaß
7,5 mm
Drehbereich Griff
180°
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
1 Exzenterbolzen
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
konstant
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
390 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 30 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 30 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Griffsitz konstant (Maß G)
155 mm
