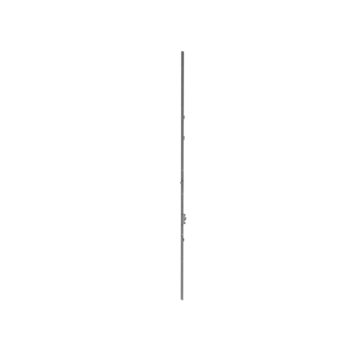

G-22045-00-0-1 | GETRIEBE 15 KV FFH 1201 -1600 GH600 MV1
Artikel Nr.G-22045-00-0-1
EAN 4015596851475
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Parallelschiebekipp, Dreh, Drehkipp, Kipp, Kippdreh
Einsatzsystem
GU-966/150, UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,596 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Zusatzinformationen
- Bei Parallelschiebekipp: FFH 1351 - 1600 mm, Griffsitz (konstant) 600 mm.
Attribute
Flügelfalzhöhe
1200 - 1600 mm
Dornmaß
15 mm
Drehbereich Griff
180°
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
1 Pilzkopftauchzapfen
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
variabel
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
1.280 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Griffsitz variabel (Maß G)
von 450 mm bis 600 mm
