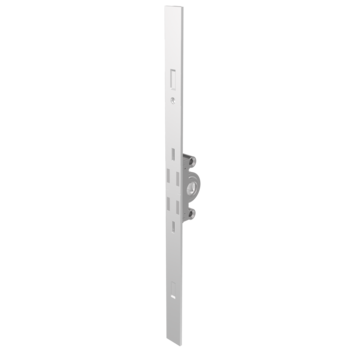

G-22080-00-0-1 | Getriebe 15 variabel FFH 480- 590 o.Ff
Artikel Nr.G-22080-00-0-1
EAN 4015596875952
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh, Drehkipp, Kipp, Kippdreh
Einsatzsystem
UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,16 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
GU, Drehkipp, Fenstertechnik, Dornmaß: 15 mmZusatzinformationen
- Kein Flügelfix einsetzbar.
- Grundsicherheit: FFH 480 - 590 mm, Griffsitz (variabel) = 240 - 295 mm.
- Bis RC 2: FFH 480 - 590 mm, Griffsitz (variabel) = 240 - 295 mm.
- RC 3: FFH 670 - 780 mm, Griffsitz (variabel) = (FFH - 190) / 2
- RC 3: FFH 861 - 970 mm, Griffsitz (variabel) = FFH / 2
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm Dornmaß), auch zu den verschiedenen Falzhebelgetrieben, sind folgenden Zeichnungen zu entnehmen:
-
- Grundsicherheit: WZ Nr. 0-44348
für Holz-, Kunststoff- und Aluminiumfenster.
- Grundsicherheit: WZ Nr. 0-44348
-
- Bis RC 2: WZ Nr. 0-44971
für Holz-, Kunststoff- und Aluminiumfenster.
- Bis RC 2: WZ Nr. 0-44971
-
- RC 3: WZ Nr. 0-48765 für Holzfenster.
-
- RC 3: WZ Nr. 0-49078 für Kunststofffenster.
-
- RC 3: WZ Nr. 0-49085 für Aluminiumfenster.
Attribute
Flügelfalzhöhe
480 - 970 mm
Dornmaß
15 mm
Geeignet für Sicherheitsstufe
RC 1N, RC 1, RC 2N, RC 2, RC 3
Drehbereich Griff
180°
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
--
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
variabel
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
270 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Flügelanzahl
einflügelig, zweiflügelig
