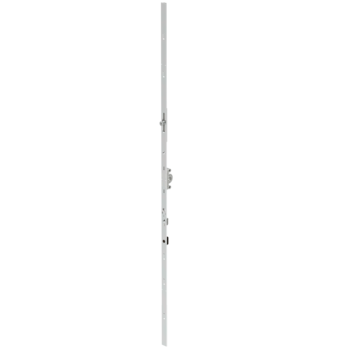

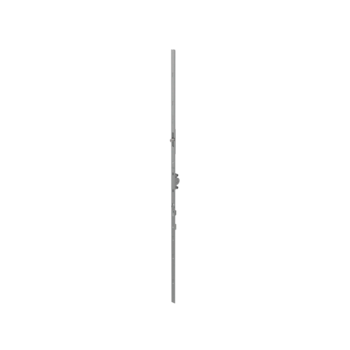

G-22082-00-0-1 | Getriebe 15 variabel FFH 751-1200 m.Ff
Artikel Nr.G-22082-00-0-1
EAN 4015596875976
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh, Drehkipp, Kipp, Kippdreh
Einsatzsystem
UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,425 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
GUZusatzinformationen
- Grundsicherheit: FFH 751 - 1200 mm, Griffsitz (variabel) = 375 - 600 mm.
- Bis RC 2: FFH 751 - 1200 mm, Griffsitz (variabel) = 375 - 600 mm, ab FFH 751 mm kann der Flügelfix eingesetzt werden.
- RC 3: FFH 1131 - 1580 mm, Griffsitz (variabel) = FFH / 2, ab FFH 1131 mm kann der Flügelfix eingesetzt werden.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm Dornmaß), auch zu den verschiedenen Falzhebelgetrieben, sind folgenden Zeichnungen zu entnehmen:
-
- Grundsicherheit: WZ Nr. 0-44348
für Holz-, Kunststoff- und Aluminiumfenster.
- Grundsicherheit: WZ Nr. 0-44348
-
- Bis RC 2: WZ Nr. 0-44971
für Holz-, Kunststoff- und Aluminiumfenster.
- Bis RC 2: WZ Nr. 0-44971
-
- RC 3: WZ Nr. 0-48765 für Holzfenster.
-
- RC 3: WZ Nr. 0-49078 für Kunststofffenster.
-
- RC 3: WZ Nr. 0-49085 für Aluminiumfenster.
Attribute
Flügelfalzhöhe
751 - 1580 mm
Dornmaß
15 mm
Geeignet für Sicherheitsstufe
RC 1N, RC 1, RC 2N, RC 2, RC 3
Drehbereich Griff
180°
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
1 Pilzkopftauchzapfen
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
variabel
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
880 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Flügelanzahl
einflügelig, zweiflügelig
