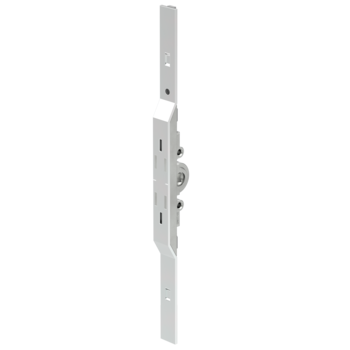

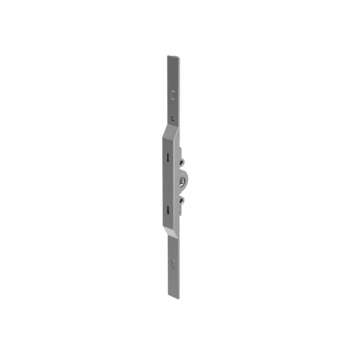

G-22100-00-0-1 | Getriebe 7.5 variabel FFH 500- 590 o.Ff
Artikel Nr.G-22100-00-0-1
EAN 4015596880437
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh, Drehkipp, Kippdreh
Einsatzsystem
UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,177 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
Getriebe 7,5 variabel UNI-JETZusatzinformationen
- Kein Flügelfix einsetzbar.
- Standard:
FFH 385 - 475 mm: mit Eckumlenkung S (6-32238) oder
Eckumlenkung SLK (6-32224) = kurze Schenkellänge (45 mm).
Griffsitz (variabel) = 250 - 295 mm.
FFH 500 - 590 mm, Griffsitz (variabel) = 250 - 295 mm.
- FFH 500 mm: Nur in Verbindung mit Eckumlenkung S 6-32238 oder Eckumlenkung SLK 6-32224 und Zuschlagsicherung 9-38688-33 oder für kleineren Kippwinkel die Zuschlagsicherung 9-38688-23 zu verwenden.
- RC 2:
FFH 385 - 475 mm: mit Eckumlenkung S (6-32238) oder Eckumlenkung SLK (6-32224) = kurze Schenkellänge (45 mm).
Griffsitz (variabel) = 250 - 295 mm.
FFH 510 - 590 mm, Griffsitz (variabel) = 240 - 295 mm.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (7,5 mm Dornmaß), auch zu den verschiedenen Falzhebelgetrieben, sind folgenden Zeichnungen zu entnehmen:
-
- Grundsicherheit: WZ Nr. 0-44348
für Holz-, Kunststoff- und Aluminiumfenster.
- Grundsicherheit: WZ Nr. 0-44348
-
- Bis RC 2: WZ Nr. 0-44971
für Holz-, Kunststoff- und Aluminiumfenster.
- Bis RC 2: WZ Nr. 0-44971
Attribute
Flügelfalzhöhe
385 - 590 mm
Dornmaß
7,5 mm
Geeignet für Sicherheitsstufe
RC 1N, RC 1, RC 2N, RC 2
Drehbereich Griff
180°
Griffsitz variabel (Maß G)
250 - 295 mm
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
--
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
variabel
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
270 mm
Stulpabmessung (in mm)
16 x 2,25
Flügelanzahl
einflügelig, zweiflügelig
