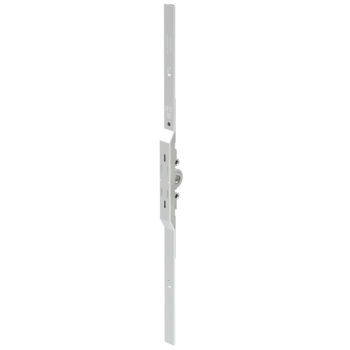

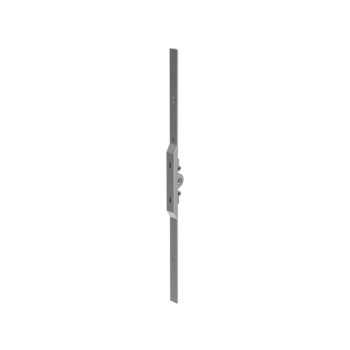

G-22101-00-0-1 | Getriebe 7.5 variabel FFH 591- 750 o.Ff
Artikel Nr.G-22101-00-0-1
EAN 4015596880444
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh, Drehkipp, Kippdreh
Einsatzsystem
UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,256 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
GUZusatzinformationen
- Kein Flügelfix einsetzbar.
- Standard: FFH 571 - 750 mm, Griffsitz (variabel) = 295 - 375 mm.
- Bis RC 2: FFH 591 - 750 mm, Griffsitz (variabel) = 295 - 375 mm.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (7,5 mm Dornmaß), auch zu den verschiedenen Falzhebelgetrieben, sind folgenden Zeichnungen zu entnehmen:
-
- Grundsicherheit: WZ Nr. 0-44348
für Holz-, Kunststoff- und Aluminiumfenster.
- Grundsicherheit: WZ Nr. 0-44348
-
- Bis RC 2: WZ Nr. 0-44971
für Holz-, Kunststoff- und Aluminiumfenster.
- Bis RC 2: WZ Nr. 0-44971
Attribute
Flügelfalzhöhe
571 - 750 mm
Dornmaß
7,5 mm
Geeignet für Sicherheitsstufe
RC 1N, RC 1, RC 2N, RC 2
Drehbereich Griff
180°
Griffsitz variabel (Maß G)
295 - 375 mm
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
--
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
variabel
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
430 mm
Stulpabmessung (in mm)
16 x 2,25
Flügelanzahl
einflügelig, zweiflügelig
