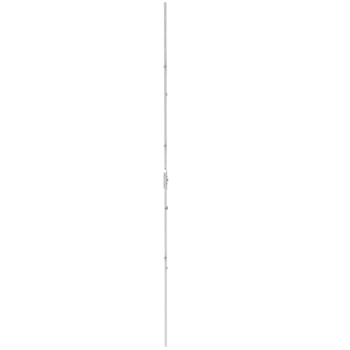

G-22106-00-0-1 | Getriebe 7.5 variabel FFH 1951-2450 m.Ff
Artikel Nr.G-22106-00-0-1
EAN 4015596880499
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh, Drehkipp, Kippdreh
Einsatzsystem
UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
1,01 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
Getriebe 7,5 variabel UNI-JETZusatzinformationen
- Der Flügelfix kann bei diesem Getriebe eingesetzt werden.
- Standard:
FFH 1951 - 2450 mm, Griffsitz (variabel) = 975 - 1225 mm.
FFH 2451 - 2700 mm: mit Verlängerung 250 mm (8-00625-00-0-1 / ungekürzt) und Getriebe oben auf die entsprechende FFH kürzen,
Griffsitz (variabel) = bis 1225 mm.
FFH 2701 - 2800 mm: mit Verlängerung 500 mm (6-32142-00-0-1 / gekürzt auf 350 mm) und Getriebe oben auf die entsprechende FFH kürzen,
Griffsitz (variabel) = bis 1225 mm.
- RC 2:
FFH 1951 - 2450 mm, Griffsitz (variabel) = 975 - 1225 mm.
FFH 2451 - 2700 mm: mit Verlängerung 250 mm (8-00625-00-0-1 / ungekürzt) und Getriebe oben auf die entsprechende FFH kürzen,
Griffsitz (variabel) = bis 1225 mm.
FFH 2701 - 2800 mm: mit Verlängerung 500 mm (6-32142-00-0-1 / gekürzt auf 350 mm) und Getriebe oben auf die entsprechende FFH kürzen,
Griffsitz (variabel) = bis 1225 mm.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (7,5 mm Dornmaß), auch zu den verschiedenen Falzhebelgetrieben, sind folgenden Zeichnungen zu entnehmen:
-
- Grundsicherheit: WZ Nr. 0-44348
für Holz-, Kunststoff- und Aluminiumfenster.
- Grundsicherheit: WZ Nr. 0-44348
-
- Bis RC 2: WZ Nr. 0-44971
für Holz-, Kunststoff- und Aluminiumfenster.
- Bis RC 2: WZ Nr. 0-44971
Attribute
Flügelfalzhöhe
1951 - 2800 mm
Dornmaß
7,5 mm
Geeignet für Sicherheitsstufe
RC 1N, RC 1, RC 2N, RC 2
Drehbereich Griff
180°
Griffsitz variabel (Maß G)
975 - 1.225 mm
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
3 Pilzkopftauchzapfen
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
variabel
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
2.130 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Flügelanzahl
einflügelig, zweiflügelig
