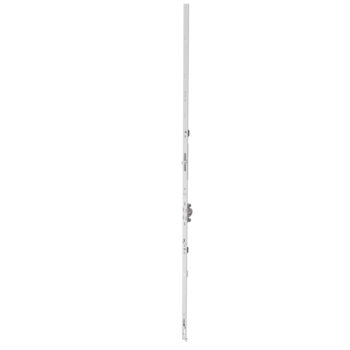

G-22124-00-0-1 | Getriebe 15 GK o.K. FFH 851-1100 G400
Artikel Nr.G-22124-00-0-1
EAN 4015596874337
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Wende
Einsatzsystem
UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,44 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
Getriebe 15 konstant UNI-JET FFH=851- 1100mm Länge=940mm Griffsitz=400mm Schließzapfen=1Zusatzinformationen
- Der Flügelfix kann bei diesem Getriebe eingesetzt werden.
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm Dornmaß), auch zu den verschiedenen Falzhebelgetrieben, sind folgenden Zeichnungen zu entnehmen:
-
- Standard (für Holz-, Kunststoff-, und Aluminiumprofile): 0-44348,
-
- bis RC 2 (für Holz-, Kunststoff- und Aluminiumprofile):
0-44971
- bis RC 2 (für Holz-, Kunststoff- und Aluminiumprofile):
Attribute
Flügelfalzhöhe
850 - 1100 mm
Dornmaß
15 mm
Geeignet für Sicherheitsstufe
RC 1N, RC 1, RC 2N, RC 2
Drehbereich Griff
180°
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
1 Pilzkopftauchzapfen
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
konstant
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
940 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Flügelanzahl
einflügelig, zweiflügelig
Griffsitz konstant (Maß G)
400 mm
