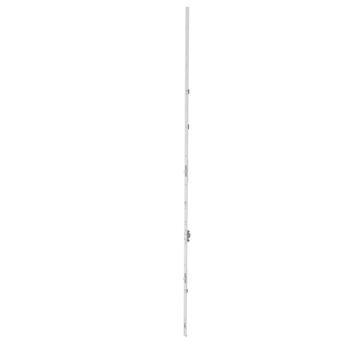

G-22126-00-0-1 | Getriebe 15 GK o.K. FFH 1351-1600 G500
Artikel Nr.G-22126-00-0-1
EAN 4015596874351
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh, Drehkipp, Kippdreh
Einsatzsystem
UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,67 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
Getriebe 15 konstant UNI-JET FFH=1351- 1600mm Länge=1440mm Griffsitz=500mm Schließzapfen=2Zusatzinformationen
- Der Flügelfix kann bei diesem Getriebe eingesetzt werden.
Attribute
Flügelfalzhöhe
1351 - 1600 mm
Dornmaß
15 mm
Drehbereich Griff
180°
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
2 Pilzkopftauchzapfen
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
konstant
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
1.440 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Griffsitz konstant (Maß G)
500 mm
