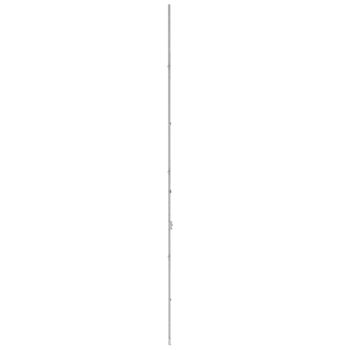

G-22132-00-0-1 | Getriebe 15 GK o.K. FFH 2101-2350 G800
Artikel Nr.G-22132-00-0-1
EAN 4015596876133
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh, Drehkipp, Kippdreh
Einsatzsystem
UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
1,797 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
GU, Drehkipp, Fenstertechnik, Dornmaß: 15 mmZusatzinformationen
- Der Flügelfix kann bei diesem Getriebe eingesetzt werden.
- FFH 2351 - 2600 mm: Verlängerung 250 mm (8-00625-00-0-1 / ungekürzt) einsetzen und Getriebe oben auf die entsprechende FFH kürzen.
- FFH 2601 - 2800 mm: Verlängerung 500 mm (6-32142-00-0-1 / gekürzt auf 450 mm) einsetzen und Getriebe oben auf die entsprechende FFH kürzen.
Attribute
Flügelfalzhöhe
2101 - 2800 mm
Dornmaß
15 mm
Drehbereich Griff
180°
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
3 Pilzkopftauchzapfen
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
konstant
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
2.190 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Griffsitz konstant (Maß G)
800 mm
