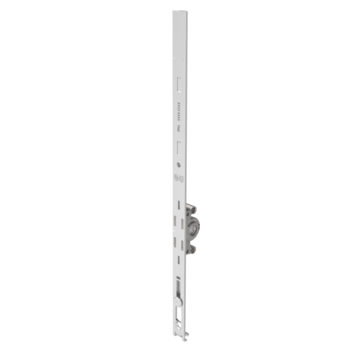

G-22135-00-0-1 | Getriebe 15 GK o.K. FFH 250-359 G120
Artikel Nr.G-22135-00-0-1
EAN 4015596922786
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh, Drehkipp, Kippdreh
Einsatzsystem
UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,179 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
Getriebe 15 konstant FFH 250-359mm ohne KoppelteilZusatzinformationen
- Kein Flügelfix einsetzbar.
- FFH 393 mm: Zuschlagsicherung 9-38688-33 oder für kleineren Kippwinkel die Zuschlagsicherung 9-38688-23 verwenden.
- Für minimale Flügelgrößen und Montage ist folgende Zeichnung zu beachten: 0-45986-DC
- Standard: FFH 250 - 370 mm, Griffsitz (konstant) = 120 mm.
-
- Eckumlenkung S (6-32238) oder Eckumlenkung SLK (6-32224): mit kurzer Schenkellänge (45 mm).
- Standard: FFH 355 - 480 mm, Griffsitz (konstant) = 120 mm.
-
- Eckumlenkung (6-32021) oder Eckumlenkung SLK (6-32224): mit langer Schenkellänge (160 mm).
Attribute
Flügelfalzhöhe
250 - 480 mm
Dornmaß
15 mm
Drehbereich Griff
180°
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
--
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
konstant
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
328 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 30 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 30 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Griffsitz konstant (Maß G)
120 mm
