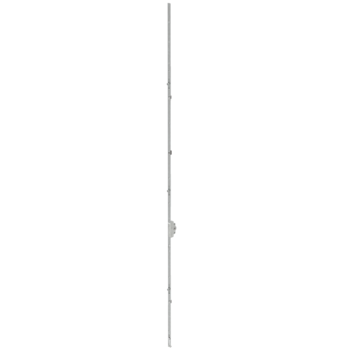

G-22793-30-0-1 | Getriebe 30 GK o.K. FFH 1601-1850 G600
Artikel Nr.G-22793-30-0-1
EAN 4015596947918
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh, Drehkipp, Kippdreh
Einsatzsystem
UNI-JET
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,9 KG
Verpackungseinheit
2 ST
Mindestbestelleinheit
1 ST
Inhalt
Getriebe UNI-Jet D30 FFH1601-1850 L1690Zusatzinformationen
- Dieses Getriebe kann unten um 160 mm abgelängt werden (z. B. für Ansatzstück mit Kippgelenk für seitliches Kippen, oder bis zur Sicherheitsklasse RC2).
- Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (25 mm - 50 mm Dornmaß), auch zu den verschiedenen Falzhebelgetrieben, sind folgenden Zeichnungen zu entnehmen:
-
- Standard (für Holz-, Kunststoff-, und Aluminiumprofile): 0-44348
Attribute
Flügelfalzhöhe
1601 - 1850 mm
Dornmaß
30 mm
Drehbereich Griff
180°
Einsatz
erstöffnender Flügel
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
3 Pilzkopftauchzapfen
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
konstant
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
1.690 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Flügelanzahl
einflügelig, zweiflügelig
Griffsitz konstant (Maß G)
600 mm
