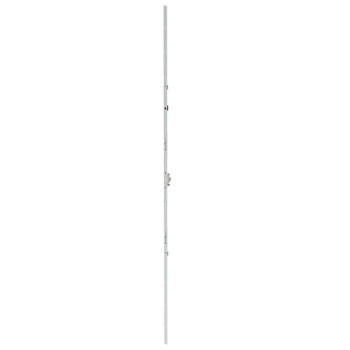

G-22802-00-0-1 | Getriebe 15 variabel FFH 1201-1700
Artikel Nr.G-22802-00-0-1
EAN 4015596949097
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh, Schiebefalt
Einsatzsystem
UNI-JET, GU-923
Produkttyp
Getriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,657 KG
Verpackungseinheit
2 ST
Mindestbestelleinheit
1 ST
Inhalt
Getriebe 15 variabel FFH 1201-1700Zusatzinformationen
- Der Flügelfix kann bei diesem Getriebe eingesetzt werden.
- Die erforderlichen Stulp-Schließplatte/n 9-30748-01-0-1, entsprechend dem DK/DF-Getriebe mit variablem Griffsitz, seitlich am Stulp verschrauben.
Attribute
Flügelfalzhöhe
1201 - 1700 mm
Dornmaß
15 mm
Drehbereich Griff
180°
Einsatz
zweitöffnender Flügel
Griffsitz variabel (Maß G)
600 - 850 mm
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
--
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
variabel
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
1.380 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Flügelanzahl
zweiflügelig
