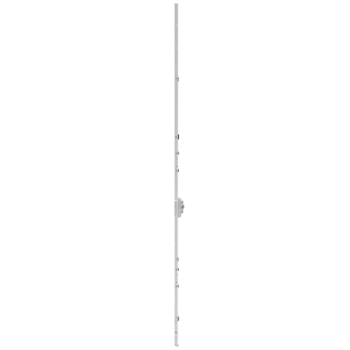

6-33214-00-0-1 | Getriebe konstant o.KSP FFH 1351-1600
Artikel Nr.6-33214-00-0-1
EAN 4015596930859
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Stulpgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,804 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
GU, Drehkipp, Einsteckgetriebe, Fenstertechnik, Dornmaß: 30 mmZusatzinformationen
- Dieses Getriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren am zweitöffnenden Flügel. Im gegenüberliegenden Aktivflügel ist ein DK-Getriebe mit konstantem Griffsitz eingebaut.
- Die erforderlichen Schließplatten:
Stulp-Schließplatte/n 9-30256-00-0-1
oder Se-Schließplatte/n E-19813-00-0-1 (nicht für RC-geprüfte Fenster zugelassen)
entsprechend dem DK/DF-Getriebe mit konstantem Griffsitz, direkt auf dem Stulp verschrauben.
Attribute
Flügelfalzhöhe
1351 - 1600 mm
Dornmaß
30 mm
Drehbereich Griff
180°
Einsatz
zweitöffnender Flügel
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
--
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
konstant
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
1.440 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Flügelanzahl
zweiflügelig
Griffsitz konstant (Maß G)
600 mm
