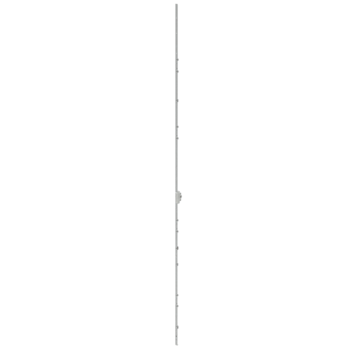

6-33217-00-0-1 | GETRIEBE KONSTANT O.KSP FFH 2101-2350
Artikel Nr.6-33217-00-0-1
EAN 4015596930880
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Stulpflügel
Einsatzsystem
UNI-JET
Produkttyp
Stulpgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
1,087 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
1 ST
Inhalt
GU, Drehkipp, Einsteckgetriebe, Fenstertechnik, Dornmaß: 30 mmZusatzinformationen
- Dieses Getriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren am zweitöffnenden Flügel. Im gegenüberliegenden Aktivflügel ist ein DK-Getriebe mit konstantem Griffsitz eingebaut.
- Die erforderlichen Schließplatten:
Stulp-Schließplatte/n 9-30256-00-0-1 oder
Se-Schließplatte/n E-19813-00-0-1 (nicht für RC-geprüfte Fenster zugelassen)
entsprechend dem DK/DF-Getriebe mit konstantem Griffsitz, direkt auf dem Stulp verschrauben.
- FFH 2351 - 2600 mm: Verlängerung 250 mm (8-00625-00-0-1 / ungekürzt) und Getriebe oben auf die entsprechende FFH kürzen.
- FFH 2601 - 2800 mm: Verlängerung 500 mm (G-21040-00-0-1 / gekürzt auf 450 mm), Getriebe oben auf die entsprechende FFH kürzen und passende Schließplatte auf den Stulp montieren.
Attribute
Flügelfalzhöhe
2101 - 2800 mm
Dornmaß
30 mm
Drehbereich Griff
180°
Einsatz
zweitöffnender Flügel
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
--
Profilwerkstoff
Aluminium, Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
konstant
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
2.190 mm
Stulpabmessung (in mm)
16 x 2,25
Verarbeitungshinweis
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem...
Mehr anzeigen
Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Weniger anzeigen
Flügelanzahl
zweiflügelig
Griffsitz konstant (Maß G)
980 mm
