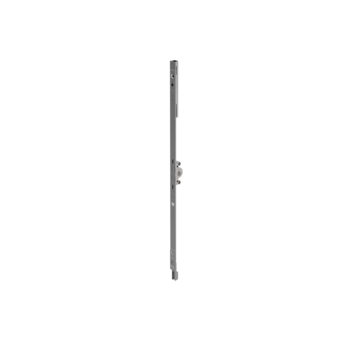

G-11167-35-4-1 | GETRIEBE L=479 G=250
Artikel Nr.G-11167-35-4-1
EAN 4015596151131
Einsatzbereich
Fenstertechnik
Einsatzbereich (spezifiziert)
Dreh
Produkttyp
Umkehrgetriebe
Oberflächenbeschreibung
ferGUard*silber
Bruttogewicht
0,3 KG
Verpackungseinheit
10 ST
Mindestbestelleinheit
10 ST
Inhalt
GUZusatzinformationen
- Die Flügelfalzhöhe (FFH) 600 - 1350 mm ist nur mit den passenden Verlängerungen erreichbar:
-
- FFH 600 - 850 mm: mit Verlängerung 370 mm (A-01197-04-0-1)
-
- FFH 851 - 1100 mm: mit Verlängerung 620 mm (A-01197-06-0-1)
-
- FFH 1101 - 1350 mm: mit Verlängerung 870 mm (A-01197-39-0-1)
Attribute
Flügelfalzhöhe
600 - 1350 mm
Dornmaß
15 mm
Drehbereich Griff
90°
Hinterdornmaß
12,4 mm
Nuss Innenvierkant
7 mm
Verriegelungsart
Stangenausschluss unten 17 mm
Griffsitz konstant (Maß G)
250 mm
Profilwerkstoff
Holz, Kunststoff
Stulpart
Flachstulp
Griffsitz
konstant
Mechanisch kuppelbar
Einhängung oben
Beschlagnut
16 mm
Stulpende
Eckig
Stulplänge
479 mm
Stulpabmessung (in mm)
16 x 2,25
