Türschließer VTS 73x
Verleihen Sie Ihren Türen mit den verdeckt liegenden Türschließern VTS 73x ein harmonisches und modernes Erscheinungsbild. Durch die unsichtbare Montage im Türblatt bleiben Schließer und Gleitschiene bei geschlossener Tür verborgen – so steht das Design Ihrer Architektur im Vordergrund. Überzeugen Sie sich von höchstem Komfort und zuverlässiger Technik, unterstützt durch die integrierte Herzkurventechnik und eine optionale Freilauffunktion.
Ein System für alle Anwendungen
Für Sie bedeutet das: Kein Bedarf an Sonderbauteilen oder separatem Zubehör. Das innovative Baukastensystem der VTS 73x-Serie deckt alle Anwendungen ab. Die einzelnen Komponenten lassen sich ganz einfach passend zu Ihren Anforderungen kombinieren und individuell einstellen. So wird nicht nur die Planung deutlich einfacher, sondern auch der Einbau und die Nachrüstung gestalten sich besonders unkompliziert.
Die VTS 73x-Serie im Detail
Verdeckt liegender Türschließer VTS 736
- Herzkurventechnik sorgt für ein besonders leichtes und komfortables Öffnen sowie Begehen der Tür
- Für barrierefreies Bauen nach den Normen DIN SPEC 1104 und DIN 18040 geeignet
- Modulares Baukastensystem: die Gleitschienen und Zubehörkomponenten sind mit allen Schließerkörpern kompatibel
- Ventilfunktionen: Schließgeschwindigkeit, Endschlag
- Stufenlos einstellbare Schließkraftgrößen EN 3-6
- Kompaktes Kraftpaket, das Türflügelbreiten bis zu 1400 mm bei einer Türflügeldicke von 50 mm ermöglicht
- Alle Einstellungen sind auch im eingebauten Zustand jederzeit möglich

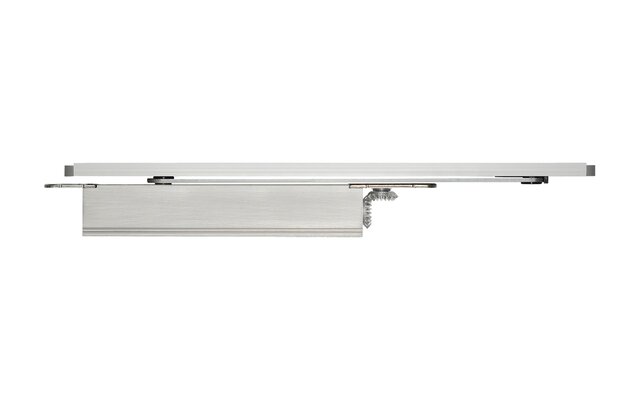

Verdeckt liegender Türschließer VTS 735
- Herzkurventechnik sorgt für ein besonders leichtes und komfortables Öffnen sowie Begehen der Tür
- Für barrierefreies Bauen nach den Normen DIN SPEC 1104 und DIN 18040 geeignet
- Modulares Baukastensystem: die Gleitschienen und Zubehörkomponenten sind mit allen Schließerkörpern kompatibel
- Ventilfunktionen: Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung
- Stufenlos einstellbare Schließkraftgrößen EN 3-5
- Kompaktes Kraftpaket, das Türflügelbreiten bis zu 1250 mm bei einer Türflügeldicke von 40 mm ermöglicht
- Komfortable Schließkrafteinstellung mit nur neun Umdrehungen vom minimalen bis zum maximalen Wert
- Alle Einstellungen sind auch im eingebauten Zustand jederzeit möglich
- Farblich differenzierte Regulierventile verhindern Verwechslung bei der Einstellung
- Optionale Variante mit 4 mm längerer Achse für den Einsatz mit einer Brandschutzabdeckung
Moderne Türschließer für Standard- und Objektlösungen
Unsere Türschließer verbinden höchste Funktionssicherheit und Langlebigkeit mit flexiblen Einstellmöglichkeiten. Sie sorgen zuverlässig für ein sicheres Schließen der Tür, erhöhen den Brandschutz sowie den Einbruchsschutz und tragen durch dicht schließende Türen maßgeblich zur Energieeffizienz von Gebäuden bei.
Brandschutz
Durch das sichere Schließen der Türen wird die Verbreitung von Feuer und Rauch innerhalb des Gebäudes effektiv unterbunden.
Barrierefreiheit
Die Herzkurventechnik ermöglicht ein besonders leichtes und komfortables Öffnen der Tür, sodass auch Kinder, ältere und körperlich eingeschränkte Personen sie mühelos nutzen können.
Funktionssicherheit
Integrierte Sicherheitsventile im Schließer bieten Schutz vor Überlastung und Vandalismus.
Flexibilität
Flexible Einstellfunktionen ermöglichen eine optimale Anpassung an unterschiedliche Türsituationen, wobei die Ventilfunktionen jederzeit auch im eingebauten Zustand problemlos eingestellt werden können.
Energieeffizienz
Durch das stets sichere Schließen der Türen wird die Energieeffizienz eines Gebäudes deutlich gesteigert, da weder Kälte noch Wärme eindringen können.
Anwendungsbereiche
- 1- und 2-flügelige Feuer- und Rauchschutztüren
- Türflügelbreite min. 600 mm
- Türflügelbreite max. 1250 mm / 1400 mm
(VTS 735 / VTS 736) - DIN links und DIN rechts einsetzbar
- Türöffnungs- und Schließwinkel max. 120°
- Türblattstärken min. 40 mm / 50 mm
(VTS 735 / VTS 736) - Falzlufthöhen max. 22 mm
Technische Daten & Normen
| Technische Daten | VTS 736 | VTS 735 |
|---|---|---|
| Anwendung | ||
| Max. Türflügelbreite [mm] | 1400 | 1250 |
| Min. Türblattstärke [mm] | 50 | 40 |
| Max. Türöffnungswinkel | 120° | 120° |
| Zugelassen für den Einsatz an Brandschutztüren | x | x |
| Geeignet für barrierefreies Bauen nach DIN 18040 | x | x |
| Geeignet für barrierefreies Bauen nach DIN SPEC 1104 | x | x |
| Abmessungen | ||
| L x H x T [mm] | 257 × 54 × 40 | 240 × 45 × 32 |
| Einstellfunktionen | ||
| Schließkraft nach EN 1154 | 3–6 | 3–5 |
| Schließgeschwindigkeit | x | x |
| Endschlag | x | x |
| Öffnungsdämpfung | – | x |
| Zubehör | ||
| Feststellung elektromechanisch | optional | optional |
| Feststellung mechanisch | optional | optional |
| Öffnungsbegrenzer | optional | optional |
Normen und Sicherheitsanforderungen
Unsere verdeckt liegenden Türschließer VTS 73x erfüllen höchste Standards: Sie sind ideal für barrierefreies Bauen nach DIN SPEC 1104 und DIN 18040, zugelassen für Brandschutztüren und geprüft nach den Normen EN 1154, EN 1155 und EN 1158 – für maximale Sicherheit und Komfort.
DIN EN 1154
DIN EN 1154 bezieht sich auf Türschließmittel mit kontrolliertem Schließablauf. Diese Norm legt die Anforderungen und Prüfverfahren für Türschließer fest, die an Drehflügeltüren eingesetzt werden, um sicherzustellen, dass sie nach dem Öffnen wieder zuverlässig geschlossen werden können. Die Klassifizierung der Türschließer gemäß dieser Norm erfolgt anhand von Kriterien wie Anwendungsklasse, Dauerfunktion, Türschließgröße sowie Eignung für Feuer- und Rauchschutztüren.
DIN EN 1155
Die Norm EN 1155 bezieht sich auf elektrisch betriebene Feststellvorrichtungen für Drehflügeltüren. Diese Vorrichtungen ermöglichen es, Türen in einer offenen Position zu halten und bei Bedarf automatisch zu schließen, beispielsweise im Brandfall oder bei Rauchentwicklung. Die Norm legt die Anforderungen und Prüfverfahren für diese Geräte fest, um ihre Funktionalität und Sicherheit sicherzustellen.
DIN EN 1158
Die Norm EN 1158 bezieht sich auf Schließfolgeregler für zweiflügelige Drehflügeltüren. Diese Regler stellen sicher, dass die beiden Türflügel in der korrekten Reihenfolge schließen, um eine effektive Abdichtung zu gewährleisten, insbesondere bei Feuer- und Rauchschutztüren. Die Norm legt Prüfanforderungen und -bedingungen fest und umfasst sowohl separat montierte Schließfolgeregler als auch solche, die im Türschließer integriert sind und mit elektrisch betriebenen Feststellvorrichtungen ausgestattet sein können.
Barrierefreies Bauen
Die Norm DIN 18040 beschäftigt sich mit den Planungsgrundlagen für barrierefreies Bauen. Sie ist in verschiedene Teile gegliedert, die unterschiedliche Aspekte des Bauens abdecken, um Menschen mit Behinderungen, älteren Personen und Kindern eine gleichberechtigte Teilhabe am Alltag zu ermöglichen. Ein wichtiger Aspekt dieser Norm ist das einfache Öffnen von Türen ohne fremde Hilfe. Dabei werden Anforderungen an Türschließer gestellt, wie zum Beispiel die Begrenzung der Bedienkräfte, um sicherzustellen, dass Türen leicht zugänglich sind.
Türbeschläge zur Nutzung durch Kinder, ältere und behinderte Personen in privaten und öffentlichen Gebäuden
Die DIN SPEC 1104 zielt darauf ab, insbesondere Kindern, älteren Menschen und Personen mit Behinderungen das mühelose Begehen von Türen zu ermöglichen. Sie empfiehlt die Verwendung manuell betätigter Schließeinrichtungen mit stark abfallendem Öffnungsmoment. Dies bedeutet, dass die erforderliche Kraft zum Öffnen der Tür im Bereich von 2 Grad bis 60 Grad Türöffnung um etwa 40 Prozent verringert wird. Diese Spezifikation unterstützt somit den barrierefreien Zugang gemäß den Prinzipien des universellen Designs.
Brandschutzeignung
Zugelassen für den Einsatz an Feuer- und Rauchschutztüren
CE-Zeichen
Die CE-Kennzeichnung ist ein Symbol, das auf einem Produkt angebracht wird und dessen Konformität mit den grundlegenden Anforderungen der relevanten europäischen Richtlinien signalisiert. Es zeigt an, dass das Produkt hinsichtlich Sicherheit, Gesundheitsschutz und Umweltschutz geprüft wurde und innerhalb des Europäischen Wirtschaftsraums (EWR) frei gehandelt werden kann.Gleitschienensets
Die Türschließer der Serie VTS 73x können mit folgenden Sets kombiniert werden.
